Frezowanie 3-osiowe vs 5-osiowe – kiedy którą technologię wybrać

Frezowanie 3-osiowe sprawdza się, gdy detal ma proste powierzchnie i zależy Ci na szybkim, przewidywalnym procesie przy niższych kosztach. 5 osi warto wybrać, gdy geometria jest złożona, liczy się dostęp do wielu stron w jednym zamocowaniu i chcesz ograniczyć liczbę operacji oraz ryzyko błędów bazowania. Różnice wychodzą nie tylko w cenie maszyny, ale też w doborze narzędzi, strategii skrawania i planowaniu technologii.

Czym praktycznie różni się frezowanie 3-osiowe od 5-osiowego w warsztacie CNC?

Najprościej: 3 osie to ruch narzędzia w X, Y i Z, a 5 osi dodaje możliwość przechyłu i obrotu detalu lub głowicy. W praktyce oznacza to, że do wielu powierzchni można podejść „od razu”, bez kombinowania z ustawieniem.

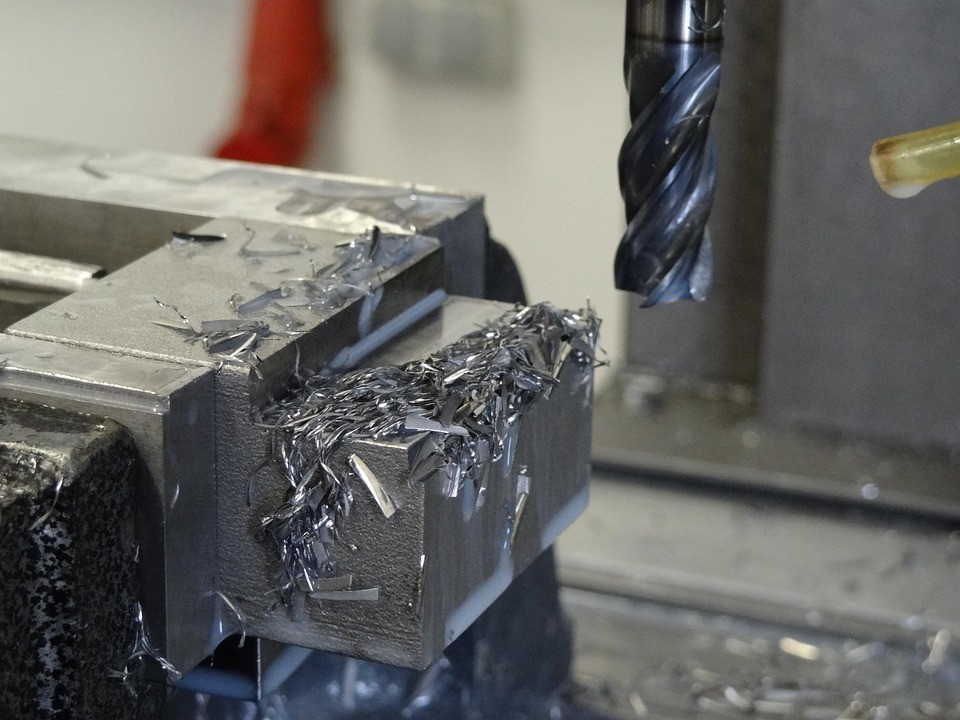

W typowym warsztacie 3-osiowym detal leży w imadle albo na płycie i obrabia się go „z góry”, a każda kolejna strona zwykle wymaga przestawienia. Przy 5 osiach ten sam element można obrócić w trakcie programu, czasem w kilka sekund, zamiast zdejmować go z mocowania i bazować od nowa. To różnica, którą widać nie w tabelce, tylko w tym, ile razy operator podchodzi do maszyny i ile jest miejsc, gdzie da się popełnić błąd.

Różnica wychodzi też w samym sposobie myślenia o ścieżce narzędzia. W 3 osiach często używa się dłuższego frezu, żeby „dosięgnąć” do kieszeni lub podcięć, a długi wysięg to większa skłonność do piszczenia i uciekania wymiaru. W 5 osiach można ustawić narzędzie pod kątem i pracować krótszym, stabilniejszym zestawem, co bywa odczuwalne już przy 0,5–1 mm zapasu na wykończenie.

Jest jeszcze codzienna sprawa: przygotowanie produkcji. Przy 3 osiach częściej dochodzi projektowanie prostych przyrządów i przekładek, bo bez tego nie da się wygodnie złapać detalu z kilku stron. W 5 osiach dochodzi za to pilnowanie przestrzeni pracy, bo przy obrotach łatwo „zabrać” uchwytem o korpus lub narzędzie, jeśli nie ma zapasu kilku milimetrów.

Jak ocenić geometrię detalu, żeby zdecydować: 3 osie czy 5 osi?

Jeśli detal da się obrobić „od góry” i z boków w jednym lub dwóch ustawieniach, 3 osie zwykle są wystarczające. Gdy w geometrii pojawiają się powierzchnie pod skosem, kieszenie „z podcięciem” albo płynne przejścia na wielu stronach, 5 osi szybciej domyka temat. Ta decyzja często wynika bardziej z kształtu niż z samej wielkości części.

Dobrze działa prosta próba wyobraźniowa: czy każdą ważną powierzchnię da się ustawić prostopadle do narzędzia bez gimnastyki w imadle? Jeśli do uzyskania dostępu trzeba by obracać detal o 30–45° i za każdym razem od nowa łapać bazę, to sygnał, że geometria zaczyna „prosić się” o dodatkowe osie. W praktyce już przy trzecim planowanym zamocowaniu rośnie ryzyko, że coś się minimalnie rozjedzie, a potem trudno wytłumaczyć, skąd biorą się różnice rzędu 0,05 mm.

Pomaga szybkie przejrzenie modelu pod kątem miejsc, które blokują podejście freza (narzędzie skrawające):

• powierzchnie nachylone i łopatkowe, gdzie ważny jest stały kąt prowadzenia narzędzia
• głębokie kieszenie z wąskim wejściem, w których łatwo „zderzyć się” oprawką
• detale z wieloma stronami funkcjonalnymi, np. otwory i gniazda na 3–4 ściankach
• promienie i przejścia 3D, które mają wyglądać równo bez schodków po kolejnych obrotach

Jeśli dwa lub trzy punkty pasują naraz, zwykle nie chodzi już o wygodę, tylko o realną wykonalność w 3 osiach bez kompromisów. Wtedy decyzja staje się dużo prostsza.

W warsztacie widać to na konkretnych scenkach: część wygląda niewinnie, a potem okazuje się, że ma fazę dookoła pod kątem i jeszcze kieszeń, której dno jest skośne. W 3 osiach da się to „obejść”, ale kończy się to kombinacją klinów, podkładek i kontroli, czy nic nie uciekło na bazowaniu. Przy 5 osiach geometria bywa po prostu czytelniejsza, bo zamiast wymyślać ustawienia, obraca się detal tak, aby narzędzie pracowało w naturalnym kierunku.

Kiedy 3 osie wystarczą, a kiedy 5 osi realnie skraca czas i liczbę zamocowań?

Najczęściej 3 osie w zupełności wystarczą, a 5 osi zaczyna „zarabiać” dopiero wtedy, gdy detal wymusza kilka stron obróbki. Jeśli i tak trzeba go obracać w imadle 3–4 razy, to różnica w czasie potrafi być odczuwalna od pierwszej sztuki.

W praktyce łatwo to poznać po liczbie zamocowań, czyli ile razy część trzeba ponownie ustawić i wyzerować (ustalić punkt odniesienia). Przy prostych płytkach, kieszeniach i otworach z góry i z boku, 1–2 zamocowania na 3 osiach są normalne i zwykle najszybsze. Gdy jednak dochodzą podcięcia, skośne płaszczyzny albo detale „ze wszystkich stron”, każde kolejne przełożenie to nie tylko kilka minut w rękach operatora, ale też ryzyko drobnego przesunięcia, które potem wychodzi na pasowaniu.

Poniżej widać typowe sytuacje, w których liczba zamocowań i realny czas zaczynają grać pierwsze skrzypce, bez wchodzenia w niuanse konkretnej maszyny.

Jeśli na kartce z technologią robi się ciasno od kolejnych „zamocowanie 2/3/4”, to zwykle pojawia się też ukryty koszt w postaci przestojów i poprawek. 5 osi realnie skraca czas wtedy, gdy zastępuje te przełożenia jednym programem i jednym ustawieniem, a nie wtedy, gdy ma tylko „ładniej” wyglądać w ofercie. Dobrze działa proste pytanie z życia: ile minut zajmie każde kolejne ustawienie i ile sztuk ma przejść przez maszynę, zanim te minuty urosną do godzin?

Jak 5 osi wpływa na dostęp narzędzia, długość wysięgu i ryzyko drgań?

zbyt długi wysięg 5 osi najczęściej wygrywa wtedy, gdy problemem nie jest sama „moc maszyny”, tylko dostęp narzędzia i zbyt długi wysięg. Jeśli da się podejść do powierzchni pod kątem, nagle to samo frezowanie robi się stabilniejsze i przewidywalne.

W 3 osiach często kończy się na tym, że narzędzie musi „sięgnąć” głęboko w kieszeń albo ominąć ścianki, więc rośnie wysięg (odległość, na jaką narzędzie wystaje z oprawki). Dodatkowe 20–40 mm potrafi zmienić spokojną pracę w walkę z ugięciem, a to ucieka w wymiar i zostawia gorszą powierzchnię. Przy 5 osiach można obrócić detal lub głowicę tak, by podejść krótszym narzędziem, czasem wręcz o rozmiar mniejszym, i skrawać bliżej „sztywnego punktu”.

Dostęp to też kwestia tego, czy frez tnie bokiem, czy czubkiem. Gdy w 3 osiach trzeba „dłubać” dnem narzędzia, robi się nerwowo, a ślad po przejściach potrafi być widoczny od razu.

Ryzyko drgań rośnie, gdy zestaw narzędzie–oprawka–detal działa jak dźwignia: długi wysięg, cienkie ścianki i agresywny posuw (prędkość przesuwu narzędzia) to gotowy przepis na piszczenie i falowanie. 5 osi pomaga, bo pozwala ustawić kąt tak, by siły skrawania „pchały” w masywniejszą część detalu, a nie w jego najsłabszy fragment. W praktyce bywa, że po takim ustawieniu można podnieść posuw o 10–20% bez pogorszenia jakości, bo narzędzie przestaje wpadać w rezonans. Kto raz widział, jak znikają drgania po lekkim przechyleniu o kilka stopni, ten szybko zaczyna traktować oś obrotu jak dodatkowy „pokój manewru”, a nie tylko gadżet.

Jakie wymagania jakościowe (tolerancje, chropowatość) przemawiają za 5 osiami?

Gdy liczy się powtarzalna jakość na wielu powierzchniach, 5 osi zwykle daje spokojniejszy wynik. Najczęściej wygrywa wtedy, gdy tolerancje schodzą w okolice ±0,02 mm i każdy ślad po kolejnym ustawieniu detalu staje się widoczny w pomiarach.

W praktyce najwięcej psuje „składanie” wymiarów z kilku zamocowań, bo każde ustawienie dokłada własny błąd bazowania. W 5 osiach da się częściej obrobić krytyczne płaszczyzny i otwory w jednym podejściu, bez przenoszenia detalu, więc tolerancje typu pozycja otworu do bazy (czyli jak dokładnie otwór trafia względem odniesienia) trzymają się stabilniej. To szczególnie czuć na częściach, gdzie kilka cech geometrycznych musi „spotkać się” w jednym układzie, a kontrola na CMM (maszynie współrzędnościowej) nie wybacza drobnych przesunięć.

Drugi temat to chropowatość, czyli to, jak „gładka” jest powierzchnia po frezie. Przy wymaganiach rzędu Ra 0,8–1,6 µm 5 osi potrafi pomóc, bo łatwiej utrzymać stały kąt narzędzia do powierzchni i uniknąć niechcianych śladów.

Jest jeszcze efekt, który widać gołym okiem: jednolity wzór po przejściach. Gdy powierzchnia jest wykańczana płynnie, bez zatrzymań i bez „schodków” na granicach kolejnych ustawień, łatwiej przejść odbiór wizualny i późniejsze pasowanie. Kto choć raz oglądał detal z połyskiem pod lampą, ten wie, że różnica między „prawie dobrze” a „dobrze” często ujawnia się na długo przed mikrometrem.

Jak porównać koszty: programowanie, oprzyrządowanie, czas maszyny i odpad?

Najczęściej 5 osi wygrywa kosztem dopiero wtedy, gdy „zjada” zamocowania i przerwy w pracy, a nie wtedy, gdy tylko wygląda nowocześniej. W praktyce dobrze jest policzyć cztery składowe osobno, bo każda zachowuje się inaczej przy serii 5 sztuk i przy serii 500.

Programowanie potrafi być tu największą pułapką. Dla prostego detalu CAM (program w którym układa się ścieżki narzędzia) w 3 osiach da się ogarnąć w 30–60 min, a ta sama część w 5 osiach może zająć 2–4 h, jeśli dochodzą orientacje i kontrola kolizji. Z drugiej strony, gdy 5 osi pozwala zrobić detal „z marszu” w jednym przebiegu, to oszczędzony czas operatora i brak przekładania części szybko odrabiają tę różnicę.

Pomaga rozpisać koszty na jednym arkuszu, zamiast zgadywać „na oko”. Poniżej widać prosty sposób porównania, w którym te same kategorie liczą się dla 3 i 5 osi, tylko mają inną wagę.

Po takiej tabelce łatwo zauważyć, że „droższa” maszyna nie zawsze robi „droższą” część. Przy krótkiej serii często boli programowanie i pierwsze sztuki, więc 3 osie mogą być bezpieczniejsze finansowo. Przy dłuższej serii liczy się głównie czas maszyny i stabilność procesu, więc 5 osi zaczyna nadrabiać, bo każdy urwany kwadrans powtarza się potem dziesiątki razy.

Jakie typowe błędy w wyborze technologii 3/5 osi i jak ich uniknąć?

Najczęściej problemem nie jest wybór „za mało” albo „za dużo” osi, tylko pominięcie konsekwencji w całym procesie. W efekcie detal wygląda dobrze w CAD, a na maszynie nagle brakuje miejsca na narzędzie albo rośnie liczba poprawek.

Klasyczny błąd to zakładanie, że 5 osi zawsze przyspieszy zlecenie. Bywa odwrotnie, gdy dochodzi dłuższe przygotowanie programu i testy antykolizyjne (sprawdzenie, czy narzędzie lub oprawka nie uderzy w detal). Jeśli seria ma 5–10 sztuk, dodatkowe 1–2 godziny przygotowania potrafią „zjeść” zysk z krótszej obróbki. Pomaga policzenie tego na kartce, zanim padnie decyzja.

W praktyce najłatwiej wpaść w kilka powtarzalnych pułapek, które da się wyłapać już na etapie wyceny i prostego przeglądu modelu:

• Wybór 3 osi bez sprawdzenia, czy nie będzie potrzebnych 3–4 przełożeń detalu, co później generuje rozjazd baz i dodatkowe pomiary.
• Wybór 5 osi bez oceny „ukrytych” kolizji oprawki i uchwytu, szczególnie przy głębokich kieszeniach i cienkich ściankach.
• Ignorowanie dostępności narzędzi i osprzętu, na przykład brak odpowiedniej oprawki krótkiej lub stabilnej, co kończy się drganiami i spadkiem jakości.
• Zakładanie idealnego materiału i mocowania, mimo że przy realnym półfabrykacie dochodzi naddatek 1–2 mm i zaczyna brakować bezpiecznych przejazdów.

Po takiej „szybkiej kontroli” łatwiej rozmawia się z technologiem i operatorem, bo widać, gdzie naprawdę leży ryzyko. Dobrze działa też prosty test: jeśli decyzja zależy od jednego parametru, na przykład samego czasu cyklu, to zwykle brakuje drugiej strony równania, czyli przygotowania, pomiarów i poprawek. Właśnie tam najczęściej uciekają godziny, których nie było w planie.

Jak ustalić proste kryteria decyzyjne (checklista) dla kolejnych zleceń?

Najłatwiej podjąć dobrą decyzję wtedy, gdy powtarza się ten sam krótki zestaw pytań przy każdym detalu. Taka checklista działa jak filtr: po 2–3 minutach zwykle wiadomo, czy temat „siądzie” na 3 osiach, czy od razu kierować go na 5.

Pomaga zacząć od trzech pól, które da się szybko uzupełnić: ile stron detalu ma być realnie obrabianych, ile przewiduje się zamocowań (czyli przełożeń w imadle lub na przyrządzie) oraz gdzie są miejsca „schowane” pod kątem. Jeśli wstępny szkic procesu pokazuje 3–4 zamocowania i ryzyko, że przy każdym przełożeniu trzeba będzie od nowa łapać bazę, zwykle robi się z tego koszt w czasie i nerwach. Wtedy decyzja o 5 osiach nie brzmi jak luksus, tylko jak sposób na utrzymanie powtarzalności.

Drugim prostym kryterium może być „czy narzędzie ma gdzie pracować bez kombinowania”. Gdy w symulacji wychodzi długi wysięg freza (czyli narzędzie mocno wystaje z oprawki), a do tego dochodzi obawa o kolizję z uchwytem, od razu rośnie ryzyko drgań i słabszego wykończenia. W takiej sytuacji 5 osi często wygrywa nie szybkością, tylko spokojem procesu.

Na koniec dobrze mieć w checklistcie dwa progi, które zamykają dyskusję: oczekiwaną dokładność i liczbę sztuk. Jeśli klient mówi o tolerancji rzędu 0,02 mm na kilku powierzchniach pozycjonowanych względem siebie, to każde dodatkowe przełożenie staje się ruletką. A gdy partia ma 30–50 sztuk, nawet 10 minut oszczędności na sztuce daje kilka godzin różnicy, więc decyzja przestaje być „na wyczucie” i zaczyna się bronić w liczbach.
