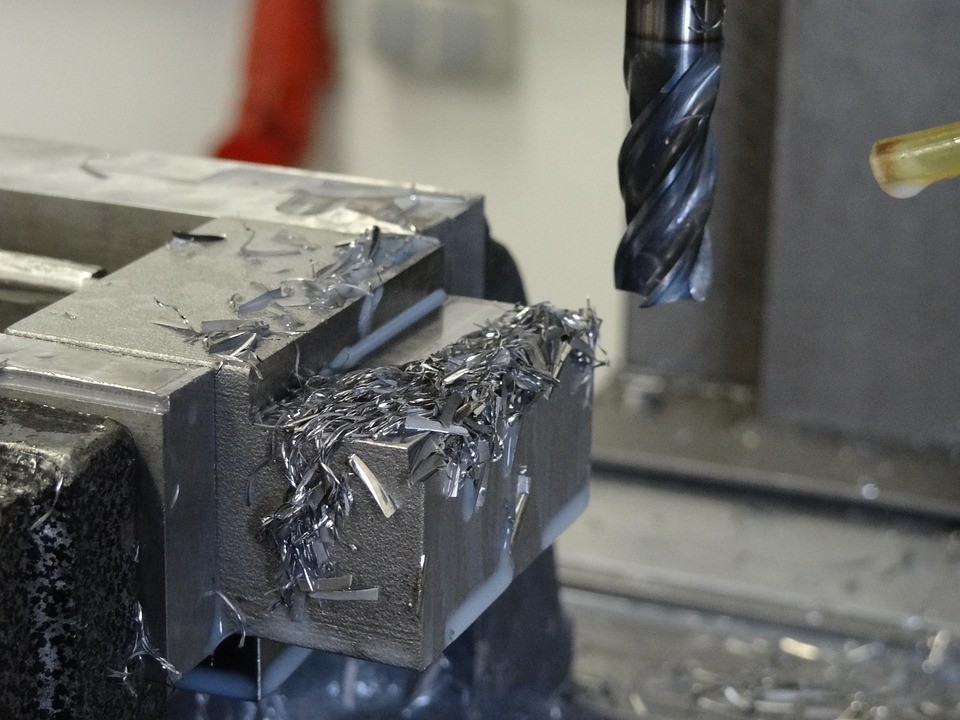

Drgania przy frezowaniu długich elementów najczęściej wynikają ze zbyt małej sztywności układu: detalu, mocowania i narzędzia. Można je ograniczyć, skracając wysięg, poprawiając podparcie i dobierając parametry oraz frez tak, by nie wchodzić w strefy wzbudzeń. W kolejnych akapitach rozbijemy to na konkretne decyzje ustawieniowe i technologiczne, które da się wdrożyć od razu na maszynie.
Skąd biorą się drgania podczas frezowania długich elementów i jak je szybko rozpoznać?
Najczęściej drgania biorą się stąd, że układ narzędzie–materiał–mocowanie zaczyna „grać” w swojej częstotliwości własnej. Przy długim detalu wystarczy drobne ugięcie, a potem efekt narasta z każdym przejściem.
W praktyce źródłem bywa połączenie dwóch rzeczy: zmiennej sztywności elementu na długości i okresowych impulsów od zębów frezu. Gdy frez „wchodzi” w materiał, siła skrawania na moment rośnie, detal ugina się o ułamki milimetra i wraca. Jeśli ten powrót zgra się z kolejnym uderzeniem ostrza, pojawia się chatter (samowzbudne drgania) i hałas, który trudno pomylić z normalnym szumem obróbki.
Szybkie rozpoznanie pomaga oprzeć na zmysłach i prostych śladach na części. Charakterystyczny jest ostry, metaliczny pisk i falowanie na powierzchni, jak „prążki” co kilka milimetrów. Często widać też, że wiór raz jest sypki, a raz robi się długi i gorący, mimo że ustawienia się nie zmieniają.
Żeby nie zgadywać, można skojarzyć objawy z tym, co dzieje się na maszynie. Poniżej zebrane są typowe sygnały, które da się zauważyć w pierwszych 10–20 sekundach przejazdu.
| Co widać / słychać | Co to zwykle oznacza | Szybka wskazówka diagnostyczna |
|---|---|---|
| Wysoki pisk i „trzaskanie” przy stałych obrotach | Chatter (drgania samowzbudne) od zębów frezu | Na chwilę zmienia się dźwięk po dotknięciu dłonią osłony lub stołu |
| Falista powierzchnia, powtarzalne prążki | Rezonans układu detal–mocowanie | Prążki gęstnieją w okolicy większego wysięgu detalu |
| Wióry raz krótkie, raz długie mimo tych samych ustawień | Skokowe zmiany obciążenia w skrawaniu | Występuje częściej przy wejściach i na narożach |
| Ślady przypaleń i nagły wzrost temperatury wióra | Tarcie zamiast stabilnego cięcia, „ocieranie” ostrza | Pojawia się punktowo, zwykle tam, gdzie detal najbardziej pracuje |
Takie objawy dobrze traktować jak mapę problemu: pokazują, czy drgania są bardziej „akustyczne” (pisk, trzask), czy „wizualne” (prążki, przypalenia). Pomaga też porównanie dwóch miejsc na detalu, na przykład 30 cm bliżej mocowania i na końcu, bo różnica bywa uderzająca. Jeśli sygnały są mieszane, zwykle oznacza to, że kilka drobnych czynników nałożyło się naraz.
Jak dobrać mocowanie i podparcie (imadło, kły, podtrzymki), aby usztywnić detal?
Najczęściej drgania długiego detalu uciszają się nie zmianą „magii” w programie, tylko lepszym podparciem. Gdy element przestaje sprężynować jak linijka na krawędzi stołu, frez ma po prostu łatwiejszą pracę.
W imadle pomaga myślenie o kontakcie, a nie o sile dokręcenia. Jeśli długi pręt lub płaskownik jest złapany tylko na końcu, to drugi koniec pracuje jak dźwignia i nawet 1–2 mm luzu na styku potrafi rozbujać całość. Dobrze działa pełne podparcie pod spodem, na równych podkładkach, oraz docisk ustawiony tak, by detal nie „wstawał” podczas skrawania. Czasem szybki test markerem na szczękach pokazuje, czy kontakt jest równy, czy łapie punktowo.
Przy bardzo smukłych elementach często wygrywa podejście z kłami (podparcie w stożkowych punktach) i podtrzymką, bo detal jest trzymany w osi i mniej się wygina. Podtrzymka to takie „trzecie ręce” dla materiału, ale działa tylko wtedy, gdy jest ustawiona bez naprężania, z minimalnym dociskiem i na możliwie dużej średnicy podparcia. Gdy dodaje się podtrzymkę w połowie długości, różnica bywa natychmiastowa, zwłaszcza przy elementach 300–600 mm, które wcześniej śpiewały już przy lekkim kontakcie z frezem.
Pomaga też szybkie sprawdzenie, czy mocowanie nie robi detalu krzywym, bo wtedy drgania wracają jak bumerang. Najczęstsze „pewniaki” przy usztywnianiu wyglądają tak:
- podparcie detalu na co najmniej dwóch stabilnych punktach, a nie na wiórach i nierównościach
- skrócenie wolnego odcinka przez dołożenie podpórki bliżej strefy frezowania
- uniknięcie zbyt mocnego docisku, który odkształca cienką ściankę lub profil
- kontrola, czy detal nie przesuwa się po rozpoczęciu skrawania, choćby o ułamek milimetra
Gdy po zamocowaniu da się poruszyć końcem detalu palcem, zwykle widać, gdzie jest problem. Po dobrym podparciu często znika też „falka” na powierzchni, bo narzędzie przestaje wpadać w rytm ugięć.
Jak ustawić długość wysięgu narzędzia i oprawkę, żeby zminimalizować ugięcie?
Najwięcej ugięcia bierze się zbyt długiego wysięgu narzędzia. Jeśli frez wystaje z oprawki o 60 mm, a realnie potrzeba 35 mm, różnica potrafi być słyszalna już przy pierwszym przejściu.
Pomaga podejście „tyle, ile trzeba i ani milimetra więcej”: wysięg ustawia się pod najgłębsze miejsce obróbki plus mały zapas, zwykle 2–5 mm na bezpieczny przejazd. W praktyce często wychodzi, że po skróceniu wysięgu o 10–15 mm znika falowanie na ściance, a dźwięk skrawania staje się równy. To trochę jak z linijką trzymaną na końcu stołu, im dalej wystaje, tym łatwiej wpada w drgania.
Dużo robi też sama oprawka. Gdy w grę wchodzi długi wysięg, oprawka termokurczliwa albo hydrauliczna zwykle trzyma stabilniej niż klasyczny uchwyt z boczną śrubą, bo mniej „bije” (ma mniejsze bicie promieniowe).
Ważny jest też moment, w którym narzędzie trafia do oprawki: czysty stożek i czyste gniazdo robią różnicę, bo drobny wiór potrafi dodać kilka setek bicia. Pomaga też możliwie głębokie osadzenie trzpienia, a przy tulejkach ER pilnowanie, by zacisk obejmował pełną długość strefy chwytu, nie tylko sam koniec. Jeśli widać, że frez „rysuje kółko” na czole detalu, często problem nie leży w parametrach, tylko właśnie w ugięciu i ustawieniu zestawu narzędzie–oprawka.
Jak dobrać frez (średnica, liczba ostrzy, geometria) pod stabilne skrawanie długich detali?
Najczęściej uspokaja frez o większej średnicy i spokojniejszej geometrii. Gdy detal jest długi i „sprężynuje”, narzędzie zbyt smukłe działa jak widelec stukający o talerz i szybko słychać charakterystyczne „śpiewanie”.
Średnica robi tu dużą różnicę, bo sztywność rośnie szybciej, niż intuicja podpowiada. Jeśli zamiast 6 mm da się bezpiecznie użyć 10 mm, narzędzie zwykle mniej ucieka na bok i łatwiej utrzymać równą powierzchnię. Pomaga też wybór frezu, który nie ma przesadnie długiej części roboczej; przy długich detalach lepiej, gdy tnie tylko tyle, ile trzeba, a reszta jest „mięsem” trzymającym sztywność.
Liczba ostrzy też potrafi zrobić porządek, ale zależy od materiału i tego, ile wióra trzeba odprowadzić. Do aluminium częściej uspokaja 2–3 ostrza, bo rowki wiórowe (przestrzeń na wiór) są większe i narzędzie rzadziej zaczyna mielić. W stali 4 ostrza bywają stabilniejsze przy mniejszym dosuwie bocznym, bo kontakt z materiałem jest bardziej równy, choć łatwiej „zapchać” się przy zbyt małej przestrzeni na wiór.
Największą różnicę w drganiach potrafi dać geometria, czyli to, jak ułożone są krawędzie skrawające. Frezy o zmiennym skoku helisy (nierówne odstępy ostrzy) rozbijają rezonans i często uciszają obróbkę bez cudów w parametrach. Przy cienkich ściankach lub długich detalach pomaga też ostrzejszy kąt natarcia (łatwiej „wgryza się” w materiał), ale gdy maszyna lub mocowanie są delikatne, zbyt agresywna geometria może zacząć ciągnąć detal, więc lepiej celować w wersję „uniwersalną” niż ekstremalnie ostrą.
Jak dobrać parametry skrawania (obroty, posuw, ap, ae), żeby uniknąć chatteru?
Najczęściej chatter (samowzbudne drgania) uspokaja się nie po „dodaniu mocy”, tylko po zmianie jednego parametru o niewielki krok. Czasem wystarczy przesunąć obroty o 5–10%, żeby dźwięk przestał „wyć”, a powierzchnia wróciła do normy.
Przy długich elementach łatwo wpaść w pułapkę: obroty rosną, posuw zostaje, a frez zaczyna pracować jak stroik. Pomaga myślenie w kategoriach grubości wióra, czyli tego, ile materiału realnie „zabiera” pojedyncze ostrze. Gdy obroty idą w górę, a posuw na ząb spada, narzędzie częściej trze niż tnie i drgania rosną. W praktyce lepiej utrzymać sensowny posuw na ząb i korygować RPM krótkimi skokami, zamiast kręcić wrzecionem do oporu.
Żeby szybciej złapać punkt wyjścia, można potraktować parametry jak cztery pokrętła, które wpływają na siebie. Poniżej jest prosta ściąga, co zwykle daje najczystszy efekt przy problemach z chatterem.
| Parametr | Zmiana | Typowy efekt na chatter |
|---|---|---|
| Obroty (RPM) | + / – 5–10% | Często „ucieczka” z rezonansu, zmiana tonu dźwięku |
| Posuw (mm/min) | + 5–15% | Grubszy wiór, mniej tarcia, drgania potrafią spaść |
| ap (głębokość osiowa) | – 10–30% | Mniejsze siły wzdłuż narzędzia, zwykle stabilniej |
| ae (szerokość promieniowa) | – 10–25% | Mniejsze ugięcie boczne i łagodniejsze wejście w materiał |
Po tabeli widać jedną ważną rzecz: najbezpieczniej zaczynać od korekty RPM, bo nie zmienia czasu cyklu tak drastycznie jak cięcie ap czy ae. Gdy dźwięk nadal jest „szklany”, a na ściankach widać falowanie, zwykle pomaga lekko podnieść posuw, żeby ostrze znów zaczęło ciąć, a nie polerować. Z kolei ap i ae dobrze traktować jak hamulec bezpieczeństwa, kiedy detal reaguje nerwowo i trzeba szybko zejść z sił skrawania.
W warsztacie często wygląda to tak: pierwszy przejazd brzmi źle, więc robi się małą zmianę RPM i powtórkę na tym samym fragmencie. Jeśli poprawa jest tylko chwilowa, można zostawić obroty i dołożyć 5–10% posuwu, obserwując wiór i ślad na powierzchni. Taka metodyka daje kontrolę, bo wiadomo, co zadziałało, zamiast gonić parametry na ślepo.
Jak planować ścieżkę i strategię obróbki, by utrzymać stałe obciążenie i ograniczyć drgania?
Najspokojniej pracuje się wtedy, gdy obciążenie narzędzia nie skacze. Jeśli ścieżka utrzymuje w miarę stałą szerokość skrawania (ae, czyli „ile frez bierze na bok”), dźwięk robi się równy, a drgania zwykle szybko słabną.
W praktyce dużo daje strategia „stałego zaangażowania” freza, czyli taka, w której naroża nie wpychają nagle całej średnicy w materiał. Przy klasycznych przejściach po konturze to właśnie zakręt potrafi podnieść obciążenie o kilkadziesiąt procent i wtedy pojawia się charakterystyczne „ćwierkanie”. Pomaga płynne prowadzenie łukami i utrzymanie podobnego ae, na przykład w okolicy 10–20% średnicy freza, zamiast raz 5%, a raz 60%.
Dużo problemów robi też wejście w materiał. Gwałtowne wbicie się na pełną głębokość potrafi wzbudzić drgania już w pierwszych 2–3 sekundach, a potem maszyna tylko je „niesie” dalej. Spokojniej wychodzi wejście po rampie (schodzenie po skosie) albo po spirali, bo skrawanie startuje miękko i siła narasta przewidywalnie.
Przy długich elementach znaczenie ma też kierunek prowadzenia ścieżki względem sztywności detalu, bo materiał lubi „oddychać” inaczej na początku i inaczej na końcu. Jeśli jeden koniec jest bardziej podatny, stała strategia przejść i równy naddatek do wykończenia, na przykład 0,2–0,4 mm, pomagają utrzymać podobne siły w całej długości. Dobrze działa też zostawienie wykończeniówki na osobny, szybki przebieg z małym ae, bo wtedy frez nie dostaje nagłych impulsów jak przy poprawkach „tu i teraz”.
Jak wykorzystać pomiary, korekty i próby (zmiana RPM, posuwu, wejść) do szybkiego wygaszenia drgań?
Najszybciej gasi się drgania krótką serią małych korekt, a nie rewolucją w ustawieniach. Często wystarcza zmiana RPM o kilka procent i od razu słychać, że „śpiew” maszyny cichnie.
Dobrze działa podejście jak w warsztacie: 2–3 minuty próby, krótka notatka i kolejny strzał. Pomaga zacząć od stałego ap/ae (głębokości i szerokości skrawania), a ruszać tylko jedną gałką naraz, bo inaczej trudno zrozumieć, co faktycznie zadziałało. Gdy pojawia się chatter (samowzbudne drgania), częściej ratuje zmiana obrotów niż „dokarmianie” posuwem, bo przestawia się częstotliwość pobudzenia i rezonans przestaje się nakręcać.
Żeby nie błądzić, można oprzeć się na prostych pomiarach i szybkich obserwacjach. W praktyce sprawdzają się takie kroki:
- Zmiana RPM o 5–10% w górę albo w dół i odsłuch, czy ton drgań przechodzi w „szum” oraz czy poprawia się powierzchnia (mniej fal).
- Korekta posuwu o 5–15% bez ruszania obrotów i kontrola, czy wiór robi się równy, a maszyna nie zaczyna „pulsować” w narożach.
- Podmiana sposobu wejścia: łuk lub helisa zamiast prostopadłego wbicia, żeby obciążenie narastało łagodniej i nie wywoływało uderzenia na starcie.
- Krótka próba na tym samym odcinku, z tym samym chłodzeniem, i zapis ustawień, które dały najbardziej stabilny dźwięk oraz najczystszy ślad.
Po takiej serii zwykle zostaje już tylko dopracowanie jednego parametru, zamiast nerwowego kręcenia wszystkim naraz. Jeśli po zmianie RPM drgania znikają na 10–20 sekund, a potem wracają w konkretnym miejscu, podpowiada to, że problemem jest przejście ścieżki lub wejście, a nie „magicznie zła” wartość posuwu. Dobra praktyka to szybkie zdjęcie albo krótki opis powierzchni po teście, bo pamięć bywa zawodna, gdy w tle gra wrzeciono.
Kiedy warto zastosować dodatkowe rozwiązania: tłumione oprawki, narzędzia specjalne lub zmianę technologii?
Gdy mimo sensownych ustawień maszyny wciąż słychać „piszczenie” i widać falę na powierzchni, to znak, że temat wychodzi poza szybkie poprawki. Wtedy dodatkowe rozwiązania potrafią dać największy skok jakości, a nie tylko kosmetyczną ulgę.
Tłumione oprawki pomagają, kiedy drgania pojawiają się przy większym wysięgu narzędzia i wracają jak bumerang po każdej drobnej korekcie. W środku mają element tłumiący, który „zjada” energię wibracji, więc zamiast walczyć z rezonansem (wzmocnieniem drgań przy konkretnych obrotach), można stabilniej trzymać skrawanie. W praktyce często daje się od razu usłyszeć różnicę, szczególnie przy długich przejściach trwających 10–20 minut, gdzie zwykła oprawka zaczyna „śpiewać” po rozgrzaniu układu.
Czasem winny jest sam frez, a dokładniej jego zachowanie w materiale. Przy smukłych detalach dobrze działają narzędzia o zmiennym skoku (nierówne odstępy ostrzy), bo rozbijają rytm, który napędza chatter (samowzbudne drgania).
Jeśli drgania wciąż ograniczają posuw i trzeba zwalniać do poziomu, który nie ma sensu produkcyjnie, rozsądna bywa zmiana technologii. Zamiast „męczyć” frezowanie jednym podejściem, można przejść na obróbkę etapową, inną orientację detalu, a czasem nawet na toczenie lub szlifowanie, jeśli geometria na to pozwala. To wygląda jak krok w bok, ale w realu często skraca czas cyklu o 20–30% i daje powtarzalną jakość, bez loterii zależnej od dnia, partii materiału i nastroju maszyny.
