Skok gwintu bez grzebienia można zmierzyć suwmiarką lub linijką, licząc odległość między kilkoma kolejnymi zwojami i dzieląc wynik przez ich liczbę. Przy gwintach calowych zamiast milimetrów zwykle liczy się liczbę zwojów na cal, co pozwala szybko dobrać właściwy rozmiar.
Czym jest skok gwintu i co dokładnie trzeba zmierzyć?
Skok gwintu to po prostu odstęp między kolejnymi zwojami mierzony wzdłuż osi śruby lub otworu. Jeśli dwa „grzbiety” gwintu są od siebie oddalone o 1,5 mm, właśnie tyle wynosi skok.
Najważniejsze jest to, by mierzyć powtarzalny fragment gwintu: od wierzchołka jednego zwoju do wierzchołka następnego albo od jednej doliny do kolejnej. Nie chodzi o średnicę śruby ani o głębokość nacięcia, tylko o rytm zwojów. Pomiar powinien iść równolegle do długości śruby, a nie po skosie, bo wtedy wynik łatwo zawyżyć.
Przed mierzeniem warto też upewnić się, że patrzysz na nieuszkodzony odcinek, najlepiej w środku gwintu, gdzie zwoje nie są starte ani spłaszczone. W typowych śrubach skok jest stały na całej długości, ale przy gwintach wielowchodowych (rzadszych, stosowanych np. w mechanizmach szybkiego przesuwu) trzeba odróżnić skok od przesuwu na jeden obrót. Do zwykłych śrub warsztatowych zwykle wystarczy ustalić odstęp między sąsiednimi zwojami.
Najprostsza metoda: pomiar odległości między zwojami suwmiarką
Tak, najprościej jest przyłożyć suwmiarkę do dwóch sąsiednich zwojów i odczytać odległość między ich wierzchołkami. Ten wynik to skok gwintu, o ile mierzysz równo i na nieuszkodzonym fragmencie.

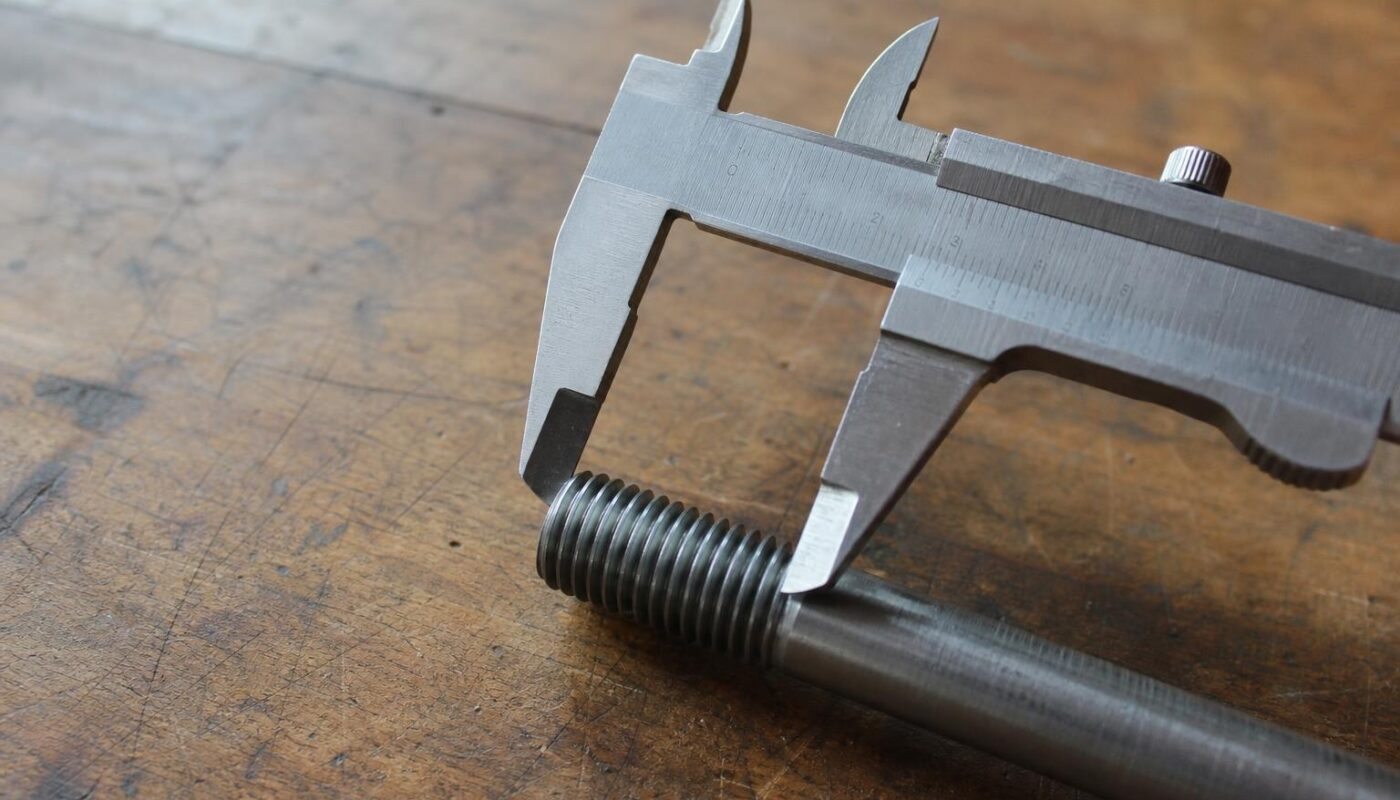

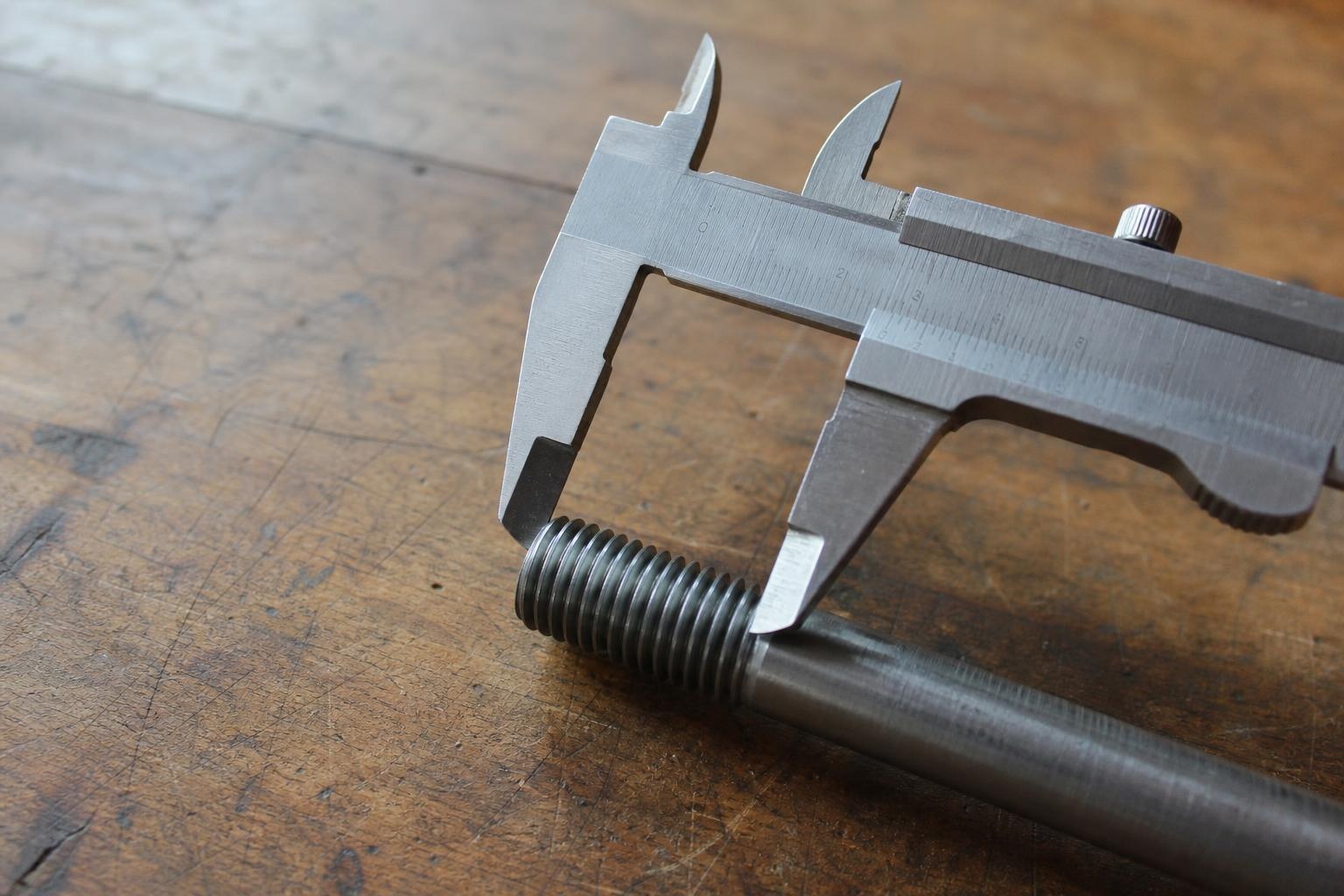

Najwygodniej użyć suwmiarki cyfrowej, ale zwykła noniuszowa też się sprawdzi, jeśli potrafisz odczytać podziałkę. Ustaw śrubę lub pręt gwintowany w dobrym świetle, najlepiej bokiem do siebie, a szczęki suwmiarki oprzyj delikatnie o dwa kolejne grzbiety gwintu. W praktyce warto trzymać się prostego schematu:
- wybierz miejsce bez zadziorów, rdzy i spłaszczonych zwojów,
- przyłóż jedną szczękę do wierzchołka pierwszego zwoju, a drugą do następnego,
- nie ściskaj suwmiarki zbyt mocno, bo łatwo przesunąć punkt pomiaru,
- odczytaj wynik w milimetrach i zapisz go od razu, np. 1,5 mm.
Przy gwintach o większym skoku, na przykład 1,5 mm lub 2 mm, taki pomiar jest dość czytelny nawet dla osoby początkującej. Trudniej robi się przy drobnych gwintach, gdzie różnica między zwojami jest mała, a błąd ustawienia szczęk może dać wynik przesunięty o kilka dziesiątych milimetra.
Dobrym nawykiem jest powtórzenie pomiaru w 2–3 miejscach i porównanie odczytów. Jeśli wyniki są podobne, możesz z dużą pewnością przyjąć skok gwintu bez użycia grzebienia.
Jak zmierzyć kilka zwojów i obliczyć skok gwintu dokładniej?
Najpewniej będzie zmierzyć nie jeden odstęp, lecz dłuższy odcinek obejmujący kilka zwojów. Błąd suwmiarki wtedy „rozmywa się” na większej długości, a wynik jest bliższy rzeczywistemu skokowi.
W praktyce dobrze sprawdza się pomiar od wierzchołka pierwszego zwoju do wierzchołka szóstego, jedenastego albo nawet dalszego, jeśli gwint jest długi i czysty. Ważne: liczysz odstępy między zwojami, nie same wierzchołki. Gdy mierzysz od 1. do 11. wierzchołka, masz 10 odstępów, więc zmierzoną długość dzielisz przez 10.
Najprostszy schemat działania wygląda tak:
- wybierz wyraźny wierzchołek zwoju i ustaw na nim jedną szczękę suwmiarki,
- policz kilka kolejnych odstępów, najlepiej 5 lub 10, bez zgadywania na końcu,
- zmierz całą odległość między skrajnymi wierzchołkami,
- podziel wynik przez liczbę odstępów, aby otrzymać skok gwintu.
Przykład: jeśli odległość na 10 odstępach wynosi 15 mm, skok gwintu to 1,5 mm. Taki wynik łatwiej odróżnić od podobnych wartości niż przy mierzeniu pojedynczego zwoju.
Dla lepszej pewności powtórz pomiar w innym miejscu gwintu i porównaj wyniki. Różnica rzędu 0,05 mm może wynikać z ustawienia suwmiarki lub zabrudzeń, ale większa rozbieżność zwykle oznacza, że trzeba oczyścić gwint i zmierzyć jeszcze raz spokojniej.
Pomiar gwintu metrycznego a calowego bez grzebienia
Najpierw ustal, w jakim systemie „mówi” gwint: metrycznym czy calowym. Bez grzebienia da się to zrobić, ale trzeba inaczej odczytać wynik pomiaru i nie mieszać milimetrów z calami.
Przy gwincie metrycznym interesuje Cię skok w milimetrach, czyli odległość od wierzchołka jednego zwoju do kolejnego. Jeśli po zmierzeniu kilku zwojów wychodzi np. około 1,5 mm, bardzo możliwe, że masz typowy gwint M10 lub M12 o takim skoku. Wynik zwykle porównuje się z wartościami w rodzaju 0,8 mm, 1,0 mm, 1,25 mm czy 1,5 mm, bo metryczne gwinty mają dość „okrągłe” skoki.
Gwint calowy opisuje się inaczej: liczbą zwojów na cal, czyli TPI (threads per inch). W praktyce, jeśli mierzysz suwmiarką odcinek 25,4 mm i mieści się na nim 20 zwojów, masz gwint 20 TPI. Gdy element jest krótki, zmierz np. 10 zwojów, oblicz ich długość i przelicz wynik proporcją.
Największa pułapka polega na tym, że niektóre wyniki są do siebie bardzo podobne. Skok metryczny 1,25 mm odpowiada mniej więcej 20,3 zwojom na cal, więc na oko łatwo pomylić go z gwintem 20 TPI. Dlatego przy podejrzeniu gwintu calowego warto mierzyć dłuższy fragment, minimum kilka zwojów, i sprawdzić, czy wynik lepiej pasuje do wartości w milimetrach, czy do pełnej liczby TPI.
Tabela skoków gwintów jako pomoc w identyfikacji
Najprościej: porównaj wynik pomiaru z tabelą i wybierz najbliższą typową wartość. To nie zastąpi wzornika, ale często pozwala szybko rozpoznać gwint, zwłaszcza gdy wynik wypada blisko jednego z popularnych skoków:
| Zmierzony skok w mm | Najczęściej pasujący gwint | Praktyczna wskazówka |
|---|---|---|
| 0,5 | M3 | częsty w małych śrubach i elektronice |
| 0,7 | M4 | popularny drobny element montażowy |
| 0,8 | M5 | łatwy do pomylenia z 0,75 przy niedokładnym pomiarze |
| 1,0 | M6 | bardzo typowy skok dla śrub metrycznych |
| 1,25 | M8 | standardowy skok, ale istnieją też wersje drobnozwojne |
| 1,5 | M10 | częsty w motoryzacji i konstrukcjach stalowych |
| 1,75 | M12 | warto mierzyć na kilku zwojach, bo błąd bywa widoczny |
| 1,27 | 20 TPI | gwint calowy; 20 zwojów na cal daje około 1,27 mm |
| 1,59 | 16 TPI | częsty wynik przy elementach z rynku anglosaskiego |
Jeśli pomiar pokazuje na przykład 1,48 mm, nie zakładaj od razu nietypowego gwintu. W praktyce może to być zwykłe 1,5 mm, tylko odczyt został lekko zaniżony przez ustawienie szczęk suwmiarki albo zużycie wierzchołków zwojów.
Tabela pomaga też zauważyć, kiedy coś „nie pasuje”. Wynik bliski 1,27 mm może wyglądać jak metryczny, ale często wskazuje na gwint calowy 20 TPI. Wtedy lepiej sprawdzić średnicę zewnętrzną i dopiero połączyć oba wyniki w jedną identyfikację.
Najczęstsze błędy przy ręcznym mierzeniu skoku gwintu
Najczęściej myli się nie narzędzie, lecz punkt odniesienia. Jeśli przyłożysz suwmiarkę do zaokrąglonego wierzchołka zwoju albo ustawisz ją lekko pod kątem, błąd rzędu 0,1 mm może całkiem zmienić rozpoznany skok.
Dużym problemem jest też mierzenie tylko jednego odstępu między zwojami, zwłaszcza na gwincie zużytym, zabrudzonym lub lekko uszkodzonym. W praktyce lepiej sprawdzić odcinek obejmujący kilka pełnych zwojów i dopiero podzielić wynik, bo pojedyncza rysa albo spłaszczony fragment nie zaburzy wtedy całego pomiaru. Przed pomiarem warto też przetrzeć gwint szmatką i usunąć opiłki z rowków.
Wiele pomyłek bierze się z mieszania gwintów metrycznych i calowych. Wynik bliski 1,25 mm nie zawsze oznacza dokładnie taki skok, jeśli element pochodzi z instalacji hydraulicznej, starszej maszyny lub części z importu. Zapisuj pomiar z dokładnością, jaką realnie daje narzędzie, a nie „na oko” do trzech miejsc po przecinku, bo taka pozorna precyzja tylko utrudnia dobranie pasującej nakrętki lub śruby.
Kiedy pomiar bez grzebienia może być niewystarczający?
Krótko: wtedy, gdy gwint musi pasować za pierwszym razem. Ręczny pomiar bez grzebienia bywa wystarczający przy prostych śrubach, ale przy drobnych skokach, zużytych zwojach albo elementach hydrauliki różnica rzędu 0,1 mm może już oznaczać zły dobór nakrętki, nieszczelność lub uszkodzenie gwintu.
Jeśli gwint jest nietypowy, uszkodzony albo pracuje pod ciśnieniem, nie opieraj decyzji wyłącznie na jednym pomiarze suwmiarką.
Problem pojawia się też przy gwintach calowych, stożkowych i bardzo małych średnicach, na przykład poniżej 5 mm. W takich przypadkach łatwo pomylić podobne standardy, bo kilka zwojów wygląda niemal tak samo. Warto wtedy porównać wynik z dokumentacją części lub sprawdzić element w sklepie technicznym.
