Śrubę suwmiarką zmierzysz, sprawdzając jej średnicę, długość oraz skok gwintu. Wystarczy wiedzieć, które szczęki i podziałki wykorzystać, żeby uniknąć pomyłki przy doborze zamiennika.
Jak przygotować suwmiarkę i śrubę do pomiaru?
Najpierw wyczyść narzędzie i śrubę. To drobiazg, ale opiłek metalu, kropla oleju albo zaschnięty brud potrafią dodać do wyniku kilka dziesiątych milimetra i niepotrzebnie wprowadzić zamieszanie.
Przed pomiarem zamknij szczęki suwmiarki i sprawdź, czy wskazuje dokładnie zero. W modelu elektronicznym użyj przycisku „zero”, a w analogowym zobacz, czy kreski skali pokrywają się bez przesunięcia. Śrubę warto przetrzeć szmatką i obejrzeć, czy gwint nie jest spłaszczony lub uszkodzony, bo wtedy wynik może być poprawny dla tej sztuki, ale mylący przy doborze zamiennika. Przygotuj też dobre światło i stabilne miejsce pracy:
- połóż śrubę na płaskiej powierzchni, żeby nie toczyła się podczas przykładania szczęk,
- trzymaj suwmiarkę prosto, bez przekoszenia względem mierzonego elementu,
- nie ściskaj szczęk zbyt mocno; wystarczy lekki, równy docisk,
- jeśli śruba była w warsztacie lub na zewnątrz, poświęć 30 sekund na oczyszczenie gwintu.
Na koniec kilka razy otwórz i zamknij suwmiarkę, żeby upewnić się, że przesuwa się płynnie. Jeśli czujesz opór albo luz, lepiej nie ufać pojedynczemu odczytowi i powtórzyć pomiar po ustawieniu narzędzia.
Które wymiary śruby warto zmierzyć?
Najpierw zmierz to, co decyduje, czy śruba pasuje: średnicę gwintu, długość oraz wymiary łba. Te trzy dane zwykle wystarczą, aby dobrać zamiennik bez zgadywania.
W praktyce nie każda śruba wymaga pełnej „metryczki”. Jeśli wykręcasz ją z mebla, roweru albo obudowy urządzenia, zacznij od wymiarów, które mają wpływ na montaż i docisk. Dopiero potem sprawdzaj szczegóły, takie jak wysokość łba czy część niegwintowana. Najwygodniej zapisać pomiary w prostym układzie:
| Wymiar śruby | Po co go mierzyć? |
|---|---|
| Średnica zewnętrzna gwintu | Pomaga określić rozmiar, np. M5, M6 lub M8; różnica 1 mm potrafi całkowicie zmienić dobór śruby. |
| Długość śruby | Decyduje, czy śruba złapie odpowiednią głębokość, ale nie przebije elementu ani nie oprze się o dno otworu. |
| Średnica i wysokość łba | Ważne, gdy łeb ma schować się w gnieździe, wejść pod osłonę albo nie kolidować z inną częścią. |
| Długość części niegwintowanej | Przydaje się w śrubach maszynowych i konstrukcyjnych, gdzie gładki trzpień prowadzi element lub przenosi obciążenie. |
Jeśli śruba ma prosty łeb sześciokątny i pracuje w łatwo dostępnym miejscu, często wystarczą pierwsze 2 pomiary. Przy śrubach wpuszczanych, imbusowych lub mocujących obudowy warto dopisać też wymiary łba, bo to one decydują o estetyce i luzie montażowym.
Nie przejmuj się, jeśli wynik z suwmiarki pokazuje np. 5,85 mm zamiast równego 6 mm. Stare śruby bywają zabrudzone albo lekko wytarte, dlatego pomiar dobrze jest porównać z typowymi rozmiarami i zaokrąglać rozsądnie, a nie „na siłę”.
Pomiar średnicy gwintu suwmiarką krok po kroku

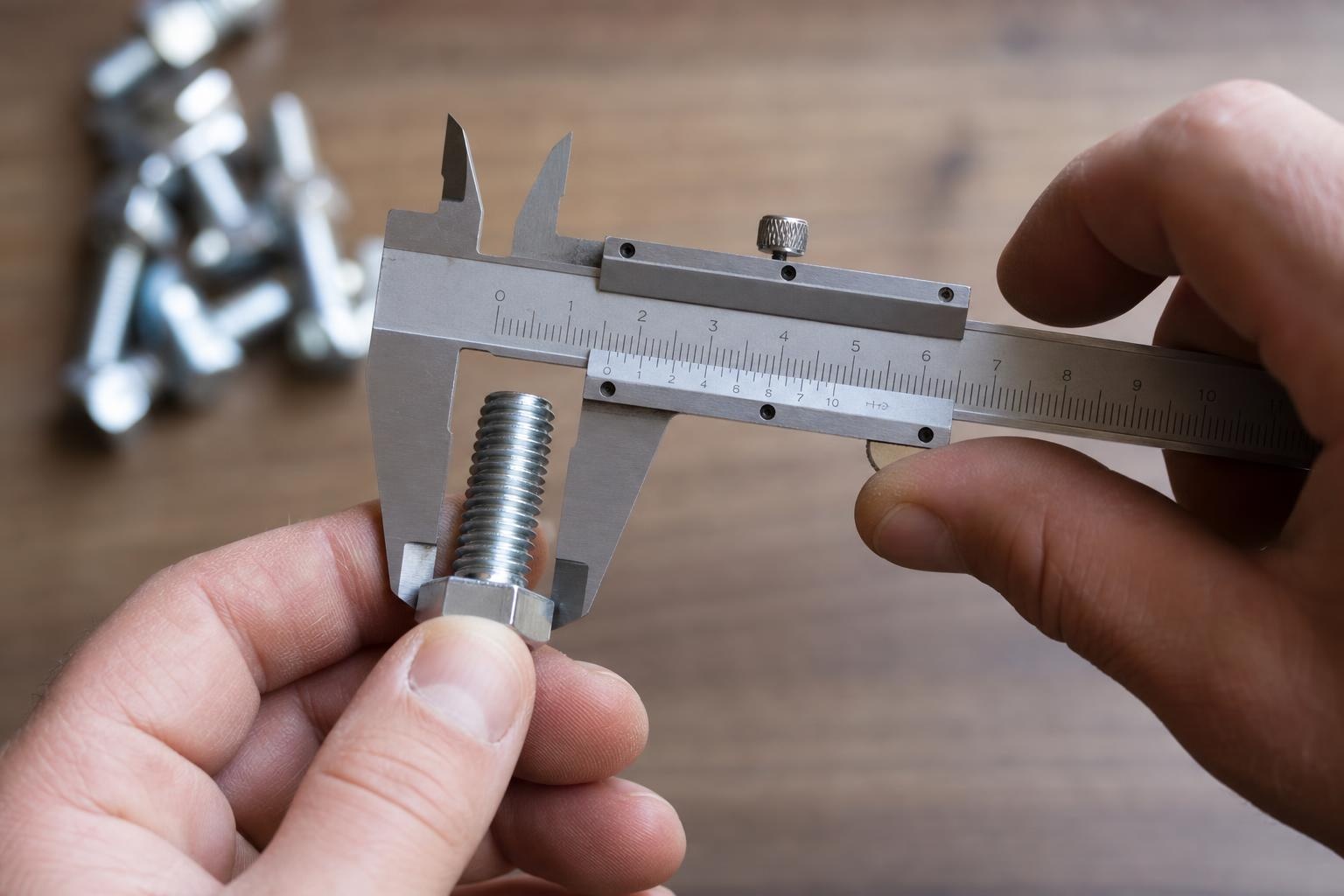

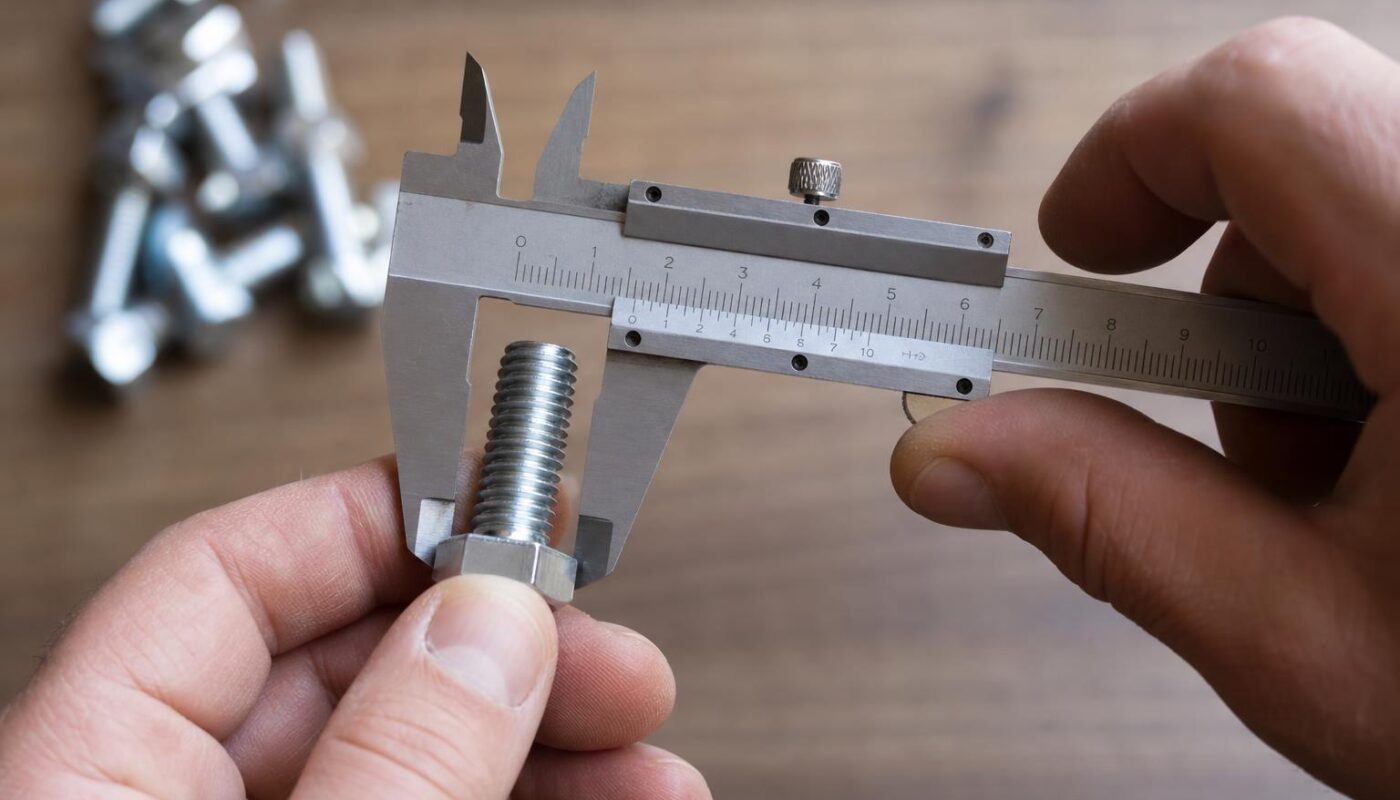

Średnicę gwintu mierzysz na zewnętrznych wierzchołkach zwojów. W praktyce oznacza to, że szczęki suwmiarki mają dotknąć najwyższych punktów gwintu, a nie wejść w rowki między nimi.
Rozsuń szczęki zewnętrzne suwmiarki nieco szerzej niż śruba, obejmij nimi część gwintowaną i delikatnie domknij. Nie ściskaj mocno, bo przy drobnych gwintach łatwo „wciągnąć” szczęki między zwoje i zaniżyć wynik nawet o kilka dziesiątych milimetra. Pomiar powinien trwać spokojnie: ustaw, dociśnij lekko, odczytaj.
Najlepiej zmierzyć średnicę w 2–3 miejscach na długości gwintu. Jeśli śruba jest zużyta, zabrudzona albo lekko uszkodzona, wynik przy końcu może różnić się od tego bliżej łba. Dla typowej śruby M8 odczyt nie musi pokazać idealnie 8,00 mm; często zobaczysz około 7,8–8,0 mm i to nadal jest normalne.
Trzymaj śrubę prostopadle do szczęk suwmiarki. Gdy ustawisz ją pod kątem, narzędzie obejmie gwint po skosie i wynik wyjdzie większy niż w rzeczywistości. Pomaga oparcie śruby o płaską powierzchnię albo przytrzymanie jej palcami tuż obok miejsca pomiaru.
Po odczycie porównaj wynik z najbliższym standardowym rozmiarem, zamiast szukać idealnej zgodności co do setnych milimetra. Jeśli suwmiarka pokazuje około 5,9 mm, najpewniej masz śrubę M6; przy około 9,8–10,0 mm będzie to M10. Taka tolerancja jest zwyczajna, bo gwint ma zaokrąglenia, a sama śruba może mieć powłokę cynkową lub ślady pracy.
Jak zmierzyć długość śruby bez błędów?
Najpierw ustal, od którego miejsca liczysz długość. W większości zwykłych śrub mierzy się ją od spodu łba do końca trzpienia, a nie od samej góry łba.
Wyjątkiem są śruby z łbem stożkowym, czyli takim, który chowa się w materiale po dokręceniu. W ich przypadku do długości wlicza się cały łeb, bo to on także wchodzi w otwór. Przyłóż szczęki suwmiarki równolegle do osi śruby i dociśnij je lekko, bez siłowania się. Dobry pomiar powinien dać wynik powtarzalny, najlepiej z różnicą nie większą niż około 0,1 mm.
Jeśli nie masz pewności, gdzie zaczyna się długość śruby, sprawdź kształt łba: płaski od spodu mierzysz spod łba, stożkowy mierzysz razem z łbem.
Najłatwiej popełnić błąd, gdy śruba leży krzywo w szczękach. Nawet lekkie ustawienie pod kątem potrafi zawyżyć wynik, szczególnie przy krótkich śrubach 10–20 mm.
Warto też obejrzeć końcówkę gwintu. Jeśli jest starta, zaokrąglona albo ma zadziory, nie dociskaj suwmiarki do wystającego uszkodzenia, tylko do faktycznego końca śruby. Dla pewności wykonaj pomiar dwa razy, obracając śrubę o pół obrotu. To prosta metoda, która szybko pokazuje, czy trzymasz ją równo.
Skok gwintu — czy da się go sprawdzić suwmiarką?
Da się, ale tylko orientacyjnie. Suwmiarka pomoże oszacować skok gwintu, czyli odległość między sąsiednimi zwojami, lecz do pewnego wyniku lepszy jest grzebień do gwintów.
Najprostsza metoda polega na zmierzeniu odcinka obejmującego kilka zwojów, na przykład 10, i podzieleniu wyniku przez ich liczbę. Jeśli między pierwszym a jedenastym wierzchołkiem gwintu wychodzi 15 mm, skok wynosi około 1,5 mm. Taki pomiar jest łatwiejszy niż próba łapania suwmiarką tylko jednej przerwy, bo błąd ręki mniej wpływa na wynik.
Warto pamiętać, że przy drobnym gwincie różnice są małe i czasem mieszczą się w granicy pomyłki. Śruba M8 może mieć skok 1,25 mm, ale występują też wersje drobnozwojne, na przykład 1,0 mm. Dlatego jeśli śruba ma pasować do konkretnej nakrętki lub otworu, potraktuj suwmiarkę jako szybki test, a nie ostateczny wyrok.
Śruba metryczna czy calowa? Jak rozpoznać różnicę
Najprościej: śruba metryczna zwykle „układa się” w pełne milimetry, a calowa daje wyniki mniej oczywiste, często z ułamkiem po przeliczeniu. Suwmiarka szybko pokaże, z którym światem masz do czynienia.
Zmierz średnicę zewnętrzną gwintu i porównaj wynik z typowymi rozmiarami. Jeśli wychodzi około 5,9–6,0 mm, prawdopodobnie patrzysz na M6, a przy 7,9–8,0 mm na M8. W śrubach calowych odczyt w milimetrach bywa „dziwny”, na przykład około 6,35 mm, czyli 1/4 cala.
Pomaga też oznaczenie na łbie lub opakowaniu, jeśli jeszcze je masz. Metryczne śruby często opisuje się jako M6, M8 albo M10, gdzie litera M oznacza gwint metryczny. Przy calowych spotkasz zapisy typu 1/4-20 lub 5/16-18, a druga liczba mówi o liczbie zwojów na cal (TPI).
Jeśli nie masz pewności, nie wciskaj śruby na siłę w nakrętkę „prawie pasującą”. Metryczna M6 i calowa 1/4 cala mogą wyglądać podobnie, ale różnica średnicy i zarysu gwintu wystarczy, by uszkodzić połączenie. Lepiej poświęcić minutę na pomiar suwmiarką i szybkie porównanie z tabelą rozmiarów.
Najczęstsze błędy przy mierzeniu śruby suwmiarką
Najczęściej błąd nie wynika z samej suwmiarki, tylko z pośpiechu. Wystarczy krzywo przyłożyć szczęki albo docisnąć je zbyt mocno, by pomiar średnicy różnił się o 0,1–0,2 mm, a to przy śrubach ma już znaczenie.
Uważaj też na mierzenie w miejscu uszkodzonym, zabrudzonym lub lekko spłaszczonym przez wcześniejsze użycie. Lepiej sprawdzić wymiar w 2–3 punktach i porównać odczyty, zamiast ufać pierwszej liczbie z wyświetlacza. Przy suwmiarce analogowej częstym problemem jest odczyt pod kątem, a przy elektronicznej brak wyzerowania przed pracą. To drobiazgi, ale potrafią zmienić pewny wynik w zgadywanie.
