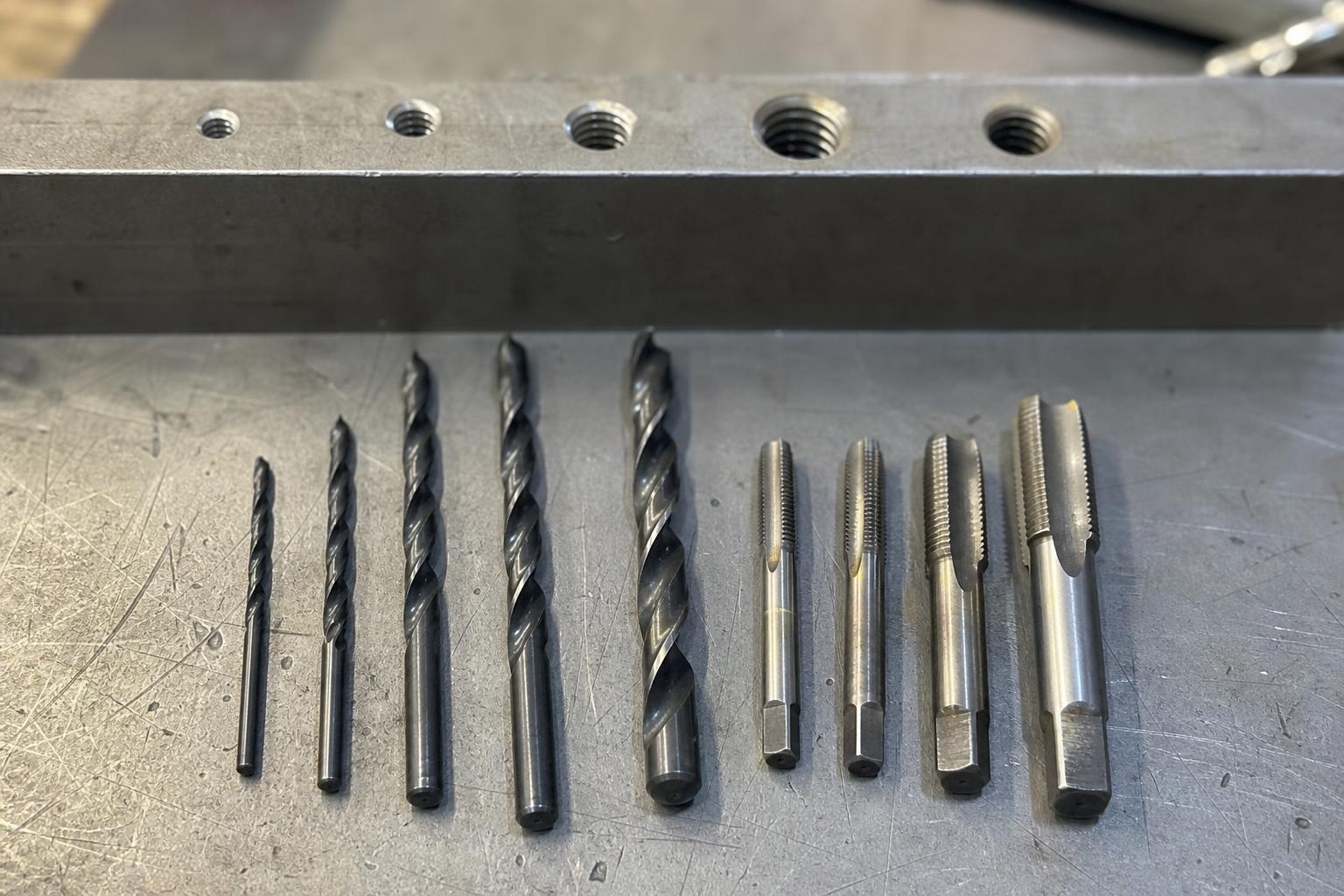

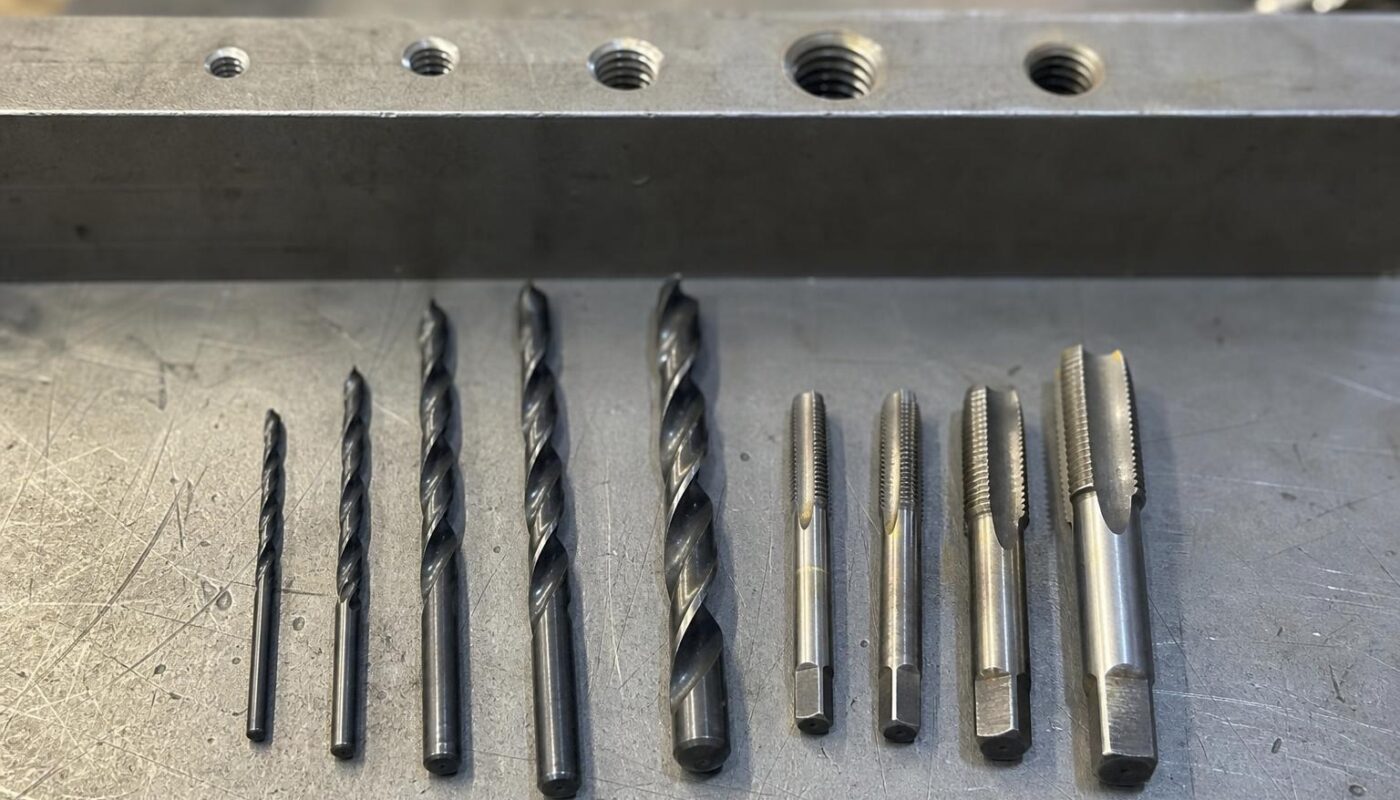

Jakie wiertło pod gwint M3, M4, M5, M6, M8 i M10? Tabela średnic i praktyczne przykłady

Pod gwint metryczny zwykły najczęściej wierci się: M3 – 2,5 mm, M4 – 3,3 mm, M5 – 4,2 mm, M6 – 5,0 mm, M8 – 6,8 mm, M10 – 8,5 mm. Dobór średnicy zależy jednak od skoku gwintu, materiału i tego, czy gwint ma być wykonywany ręcznie, czy maszynowo.

Jak dobrać średnicę wiertła pod gwint metryczny?

Najprostsza zasada brzmi: średnica wiertła pod gwint metryczny to średnica gwintu minus jego skok. Dla gwintu M6 o skoku 1,0 mm daje to otwór 5,0 mm. To szybki sposób, który dobrze sprawdza się przy typowych gwintach warsztatowych.

W praktyce warto pamiętać, że oznaczenie M3, M4 czy M8 mówi o średnicy nominalnej gwintu, czyli tej „zewnętrznej”. Otwór musi być mniejszy, bo gwintownik potrzebuje materiału do nacięcia rowków. Jeśli będzie za duży, śruba złapie płytko i połączenie osłabnie; jeśli za mały, gwintownik może się zakleszczyć albo pęknąć.

Duże znaczenie ma też materiał. W stali zwykle trzymamy się wartości z tabel i wiercimy dokładnie, bez „na oko”. W aluminium lub tworzywie czasem dopuszcza się minimalnie ciaśniejszy otwór, ale różnice rzędu 0,1 mm potrafią już zmienić komfort gwintowania, zwłaszcza przy małych rozmiarach, takich jak M3 czy M4.

Przed wierceniem dobrze jest sprawdzić, czy chodzi o gwint zwykły metryczny, a nie wariant o innym skoku. Ta sama średnica, na przykład M10, może występować w kilku wersjach. Dlatego nie dobiera się wiertła tylko po literze „M” i liczbie, ale po pełnym oznaczeniu gwintu oraz skoku podanym w milimetrach.

Tabela wierteł pod gwinty M3, M4, M5, M6, M8 i M10

Najprościej: dla typowego gwintu metrycznego odejmujesz skok gwintu od jego średnicy nominalnej. W praktyce najlepiej korzystać z gotowej tabeli, bo podaje ona sprawdzone średnice wierteł dla najczęściej używanych gwintów warsztatowych:

Warto traktować te wartości jako punkt wyjścia do większości prac w stali, aluminium czy mosiądzu. Jeśli otwór wyjdzie zbyt mały, gwintownik będzie pracował ciężko i łatwiej go złamać; jeśli zbyt duży, gwint może mieć słabsze trzymanie.

Przy małych gwintach, takich jak M3 i M4, różnica 0,1 mm potrafi być już odczuwalna, dlatego dobrze używać ostrych wierteł i nie wiercić „na oko”. Przy M8 i M10 błąd jest bardziej wybaczalny, ale nadal wpływa na jakość połączenia.

Wiertło pod gwint standardowy a drobnozwojny

Wniosek jest prosty: ten sam rozmiar gwintu, na przykład M6, nie zawsze oznacza to samo wiertło. Jeśli gwint ma drobniejszy skok, otwór zwykle wierci się większy, bo zwoje są niższe i gęściej ułożone:

W praktyce gwint standardowy spotkasz najczęściej w typowych śrubach warsztatowych i elementach konstrukcyjnych. Drobnozwojny wybiera się tam, gdzie potrzeba dokładniejszej regulacji, większej odporności na samoczynne luzowanie albo cieńszej ścianki materiału.

Najbezpieczniej zawsze sprawdzić oznaczenie śruby lub gwintownika, bo różnica bywa mała, ale ważna. Dla M8 pomylenie skoku 1,25 z 1,0 zmienia średnicę wiertła o około 0,2 mm, co może przesądzić o jakości gwintu.

Praktyczne przykłady wiercenia pod najpopularniejsze gwinty

Najprościej: dobierz wiertło do gwintu, a potem dopasuj sposób pracy do materiału. Ten sam gwint M6 zachowa się inaczej w miękkim aluminium, a inaczej w stali konstrukcyjnej, więc liczy się nie tylko średnica, ale też prowadzenie wiertła i spokojne tempo.

Przy gwincie M3, na przykład w małej obudowie elektronicznej, otwór zwykle wierci się wiertłem 2,5 mm. W tak drobnym rozmiarze łatwo złamać gwintownik, dlatego warto wcześniej zrobić punktakiem niewielkie wgłębienie i wiercić bez dociskania „na siłę”. Jeśli blacha ma tylko 2–3 mm grubości, każdy milimetr przesunięcia będzie widoczny.

Dla M4 i M5 typowe warsztatowe sytuacje to mocowanie kątowników, uchwytów albo elementów drukowanych w 3D z metalową wkładką. Pod M4 często stosuje się wiertło 3,3 mm, a pod M5 4,2 mm. W aluminium praca idzie lekko, ale warto co kilka obrotów cofnąć gwintownik, żeby wyrzucić wiór i nie poszarpać krawędzi gwintu.

Gwint M6 to już klasyka przy drobnych konstrukcjach stalowych, stojakach i elementach maszyn. Otwór 5 mm daje dobry punkt wyjścia dla gwintu standardowego, ale w stali dobrze jest użyć oleju do wiercenia lub choćby kropli środka smarnego. Wiertło mniej się grzeje, a krawędź otworu wychodzi czystsza.

Przy M8 i M10 zaczyna mieć znaczenie stabilne zamocowanie detalu. Dla M8 najczęściej wierci się 6,8 mm, a dla M10 8,5 mm, więc ręczna wiertarka wymaga pewnej ręki. Jeśli otwór ma trafić dokładnie w osi, lepiej użyć wiertarki stołowej albo prowadnicy, bo krzywy start potrafi później zepsuć nawet poprawnie dobraną średnicę.

Jak głęboki powinien być otwór pod gwint?

Otwór pod gwint powinien być głębszy niż planowana długość gwintu. W praktyce warto dodać kilka milimetrów zapasu, bo gwintownik nie nacina pełnego gwintu od samego czubka.

Przy otworze przelotowym sprawa jest prosta: wiercisz na wylot, a gwintownik ma gdzie wypchnąć wióry. Przy otworze nieprzelotowym, czyli „ślepym”, trzeba doliczyć miejsce na stożek wiertła i końcówkę gwintownika. Dla małych gwintów, jak M3 czy M4, zapas może wynosić około 2–3 mm, a przy M8 lub M10 lepiej zostawić 4–6 mm.

Jeśli potrzebujesz 10 mm użytecznego gwintu w otworze ślepym, nie wierć otworu dokładnie na 10 mm — zrób go wyraźnie głębszy, inaczej śruba może oprzeć się o dno.

Warto odróżnić głębokość otworu od głębokości gwintu. Otwór to cała przestrzeń po wierceniu, a gwint to tylko ta część, w której śruba rzeczywiście będzie się trzymać. To ważne zwłaszcza w aluminium i miękkiej stali, gdzie zbyt krótki gwint łatwo się wyrywa.

Dobrym punktem wyjścia jest przyjęcie długości gwintu równej co najmniej średnicy śruby, np. około 6 mm dla M6. Gdy połączenie ma przenosić większe obciążenie, lepiej dać więcej zapasu, ale bez przesady — zbyt głęboki otwór może osłabić cienki element.

Najczęstsze błędy przy wierceniu i gwintowaniu

Najczęstszy błąd jest prosty: otwór jest albo za mały, albo za duży. Przy gwintach M3–M10 nawet drobna pomyłka w średnicy wiertła szybko kończy się zerwanym gwintem albo złamanym gwintownikiem.

Wielu początkujących wierci „na oko”, bo różnica między wiertłem 2,5 mm a 2,6 mm wydaje się mała. Przy M3 to już jednak wyraźnie zmienia pracę narzędzia. Warto też pilnować prostopadłości, bo krzywy otwór utrudnia prowadzenie gwintownika od pierwszych obrotów.

Przed gwintowaniem warto sprawdzić kilka rzeczy, które najczęściej psują efekt:

• dobranie średnicy wiertła z tabeli, a nie według przybliżenia „mniej więcej pasuje”,
• usunięcie gratu po wierceniu, czyli ostrej krawędzi przy wejściu w otwór,
• użycie oleju lub pasty do gwintowania, szczególnie w stali i nierdzewce,
• cofanie gwintownika co 1–2 obroty, aby złamać wiór i nie zakleszczyć narzędzia.

Częstym problemem jest też zbyt duża prędkość wiercenia. W aluminium można pracować szybciej, ale w stali lepiej zwolnić i dać narzędziu czas na skrawanie, zamiast przegrzewać wiertło.

Przy otworach nieprzelotowych łatwo zapomnieć o zapasie na dnie. Gwintownik nie tnie pełnego gwintu od samego czubka, więc otwór powinien być głębszy niż planowana długość gwintu, zwykle o kilka milimetrów. Dzięki temu śruba dojdzie do końca, a narzędzie nie oprze się gwałtownie o dno.

Szybka ściąga: średnice wierteł do warsztatu

Najprościej: do najczęstszych gwintów metrycznych warto mieć w warsztacie sześć „pewniaków”. Jeśli pracujesz głównie ze śrubami M3–M10, taka ściąga oszczędza czas i zmniejsza ryzyko pomyłki przy ustawianiu wiertarki albo sięganiu do kasety z wiertłami:

Dobrym nawykiem jest przyklejenie takiej tabelki na pokrywie organizera lub obok wiertarki. W praktyce najczęściej mylą się średnice 3,3 mm i 4,2 mm, bo nie należą do „okrągłych” rozmiarów, a właśnie one odpowiadają popularnym gwintom M4 i M5.
