Rozmiary śrub metrycznych od M3 do M24 określają średnicę gwintu, skok oraz typowe wymiary łba i nakrętki. Tabela pozwala szybko dobrać właściwą śrubę do połączenia, narzędzia i wymaganej wytrzymałości.
Co oznaczają rozmiary śrub metrycznych M3–M24?
W skrócie: oznaczenie M mówi, że chodzi o gwint metryczny, a liczba obok wskazuje jego nominalną średnicę w milimetrach. M6 to więc śruba o gwincie około 6 mm, a M12 — około 12 mm.
Zakres M3–M24 obejmuje śruby od bardzo małych po naprawdę solidne. M3 spotkasz często w elektronice, obudowach i drobnych uchwytach, natomiast M20 czy M24 pojawiają się przy cięższych konstrukcjach, maszynach lub mocowaniach stalowych. Ważne: rozmiar M nie oznacza średnicy łba śruby, tylko część gwintowaną.
Takie oznaczenia ułatwiają szybkie dobranie pasujących elementów, bo system metryczny jest standaryzowany. Jeśli masz śrubę M8, szukasz nakrętki M8, a nie „podobnej na oko”. W praktyce warto też pamiętać, że brud, farba lub ocynk mogą lekko zmienić odczucie przy wkręcaniu, choć sam rozmiar pozostaje ten sam.

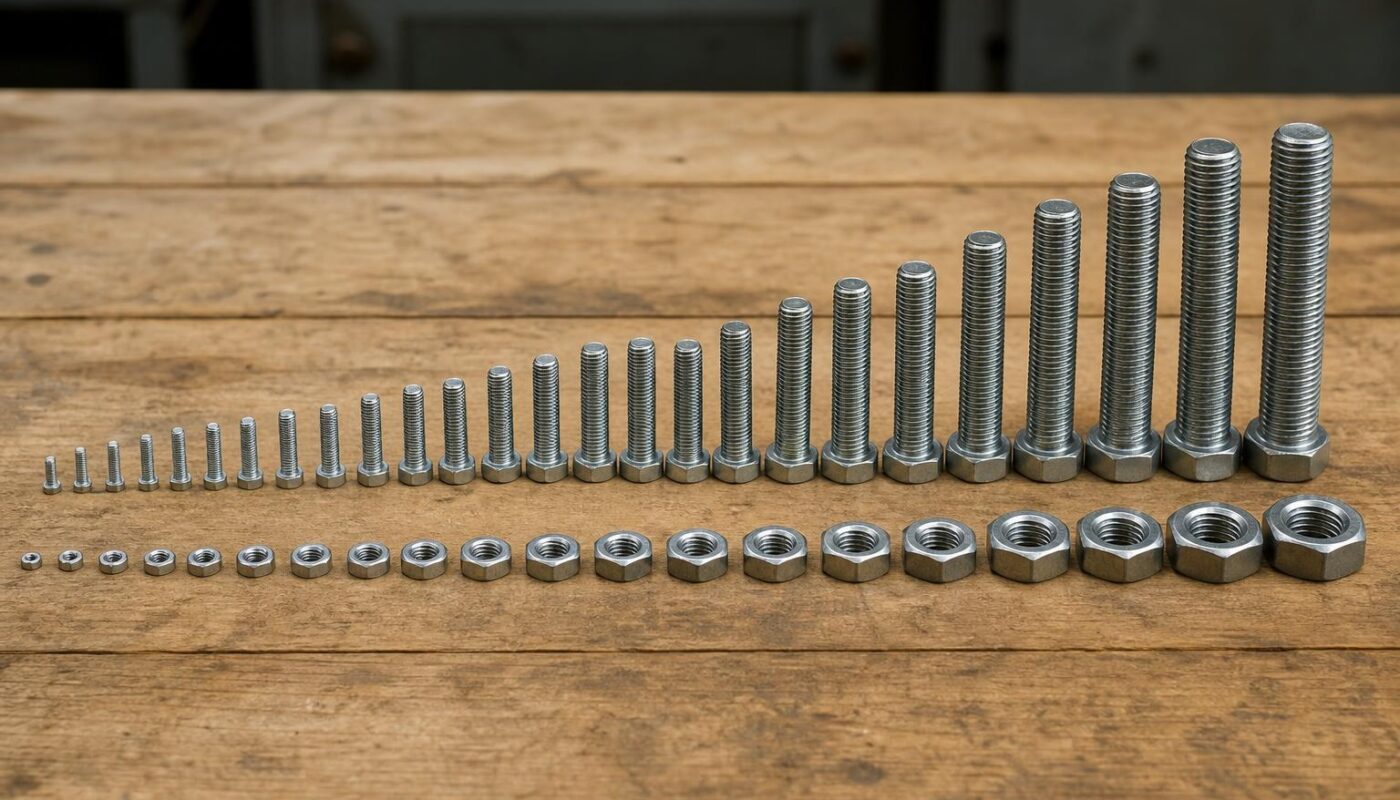

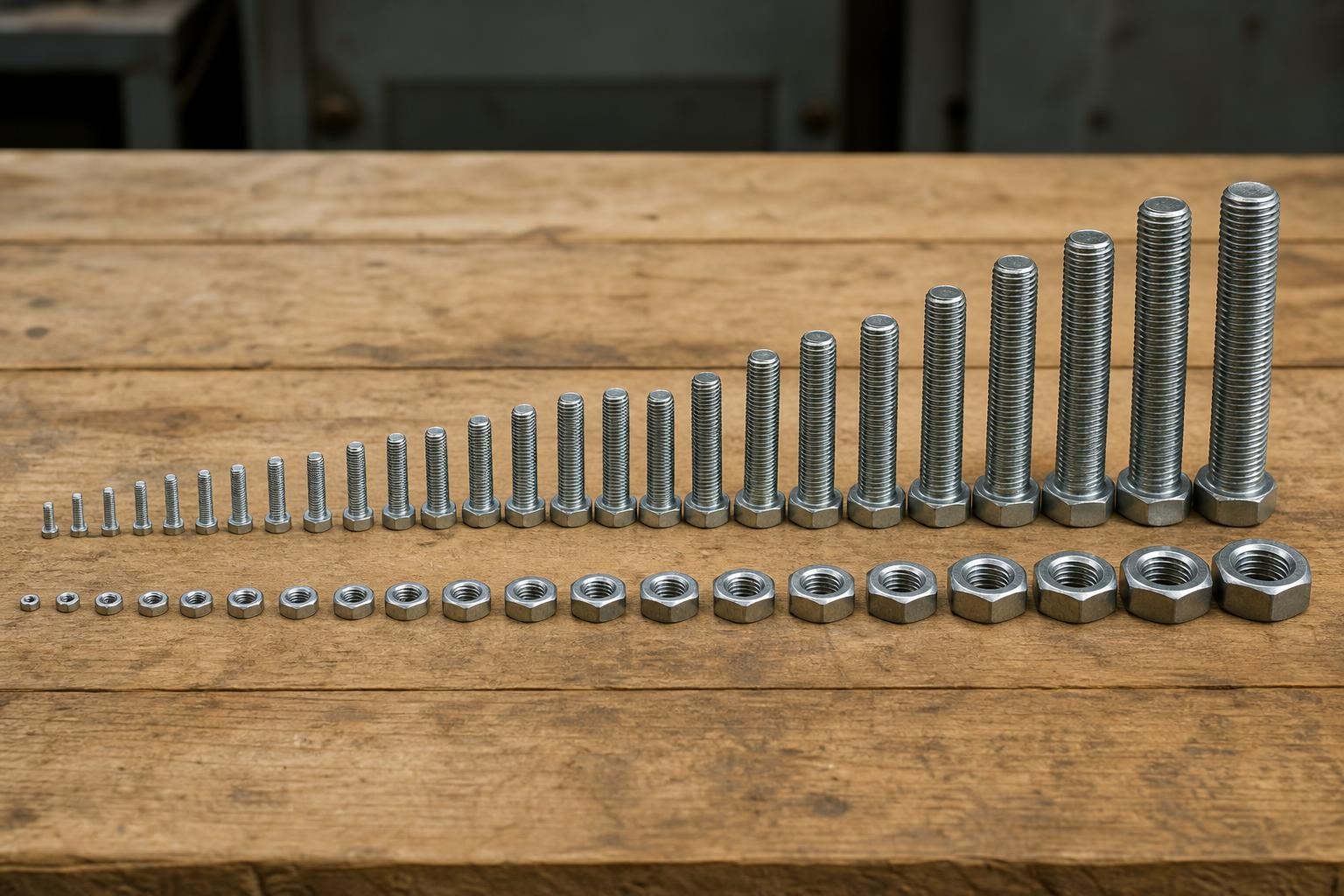

Tabela rozmiarów śrub metrycznych M3–M24
Najprościej: w tabeli rozmiarów śrub metrycznych szukasz oznaczenia typu M6 lub M12, a potem sprawdzasz odpowiadające mu podstawowe wymiary. To szybki sposób, by nie dobierać śruby „na oko”.
Zakres M3–M24 obejmuje zarówno małe śruby do obudów, uchwytów i lekkich mocowań, jak i większe elementy używane w konstrukcjach stalowych czy maszynach. W praktyce najczęściej spotkasz rozmiary M5, M6, M8, M10 i M12, bo dobrze łączą wygodny montaż z odpowiednią wytrzymałością.
Poniższa tabela pokazuje popularne rozmiary śrub metrycznych z gwintem zwykłym, czyli najczęściej wybieranym w typowych zastosowaniach warsztatowych i montażowych:
| Rozmiar śruby | Średnica nominalna | Skok gwintu zwykłego | Typowy klucz do łba sześciokątnego |
|---|---|---|---|
| M3 | 3 mm | 0,5 mm | 5,5 mm |
| M4 | 4 mm | 0,7 mm | 7 mm |
| M5 | 5 mm | 0,8 mm | 8 mm |
| M6 | 6 mm | 1,0 mm | 10 mm |
| M8 | 8 mm | 1,25 mm | 13 mm |
| M10 | 10 mm | 1,5 mm | 17 mm |
| M12 | 12 mm | 1,75 mm | 19 mm |
| M14 | 14 mm | 2,0 mm | 22 mm |
| M16 | 16 mm | 2,0 mm | 24 mm |
| M18 | 18 mm | 2,5 mm | 27 mm |
| M20 | 20 mm | 2,5 mm | 30 mm |
| M22 | 22 mm | 2,5 mm | 34 mm |
| M24 | 24 mm | 3,0 mm | 36 mm |
Warto traktować te dane jako punkt startu, a nie jedyną decyzję zakupową. Ten sam rozmiar, na przykład M8, może występować w wielu długościach i klasach wytrzymałości, więc przed zakupem dobrze sprawdzić, ile miejsca masz w elemencie łączonym.
Jeśli wymieniasz starą śrubę, porównaj ją z tabelą i zmierz średnicę suwmiarką. Różnica 1 mm potrafi oznac
Średnica, skok gwintu i długość śruby — jak je czytać?
Najprościej: zapis śruby czyta się od średnicy, przez skok gwintu, aż po długość. Jeśli widzisz oznaczenie M8 × 1,25 × 40, oznacza ono śrubę metryczną o średnicy 8 mm, skoku 1,25 mm i długości 40 mm.
Średnica w oznaczeniu M3–M24 to średnica zewnętrzna gwintu, czyli mierzona po jego „wierzchołkach”. W praktyce śruba M6 nie zawsze pokaże na suwmiarce idealnie 6,00 mm, bo dochodzą tolerancje wykonania, ale wynik powinien być bardzo blisko tej wartości. To właśnie ten parametr decyduje, do jakiego otworu gwintowanego lub nakrętki śruba będzie pasować.
Skok gwintu mówi, o ile śruba przesuwa się wzdłuż osi po jednym pełnym obrocie. Dla wielu popularnych rozmiarów stosuje się skok zwykły, na przykład M10 ma często 1,5 mm, ale spotkasz też wersje drobnozwojne, np. M10 × 1,25. Gdy skok nie jest podany, zwykle zakłada się standardowy dla danego rozmiaru, jednak przy naprawach i częściach maszyn lepiej to sprawdzić grzebieniem do gwintów albo porównać z pewnym wzorem.
Długość śruby mierzy się najczęściej od miejsca pod łbem do końca trzpienia, ale są wyjątki. Przy śrubach z łbem stożkowym liczy się całą długość razem z łbem, ponieważ chowa się on w materiale. Dlatego dwie śruby opisane jako 30 mm mogą wyglądać inaczej, jeśli mają różne typy łba. Przy doborze warto zostawić kilka zwojów pełnego zazębienia, zwłaszcza w aluminium lub tworzywie.
Gwint zwykły a drobnozwojny w śrubach metrycznych
Najprościej: gwint zwykły wybierasz do większości połączeń, a drobnozwojny wtedy, gdy liczy się dokładniejsza regulacja lub mniejsza podatność na luzowanie. Różnicę najlepiej widać po skoku gwintu, czyli odległości między zwojami:
| Rozmiar śruby | Gwint zwykły | Przykład gwintu drobnozwojnego | Typowe zastosowanie |
|---|---|---|---|
| M6 | 1,0 mm | 0,75 mm | drobne elementy, regulacje, cienkie części |
| M8 | 1,25 mm | 1,0 mm | połączenia narażone na drgania |
| M12 | 1,75 mm | 1,5 mm | motoryzacja, maszyny, mocowania precyzyjne |
| M20 | 2,5 mm | 1,5 mm | cięższe konstrukcje z dużą siłą docisku |
W praktyce gwint zwykły jest łatwiejszy w montażu i bardziej „wybacza” zabrudzenia czy drobne niedokładności. Dlatego w rozmiarach od M3 do M24 spotyka się go najczęściej w pracach warsztatowych, montażu mebli metalowych i prostych konstrukcjach.
Gwint drobnozwojny ma więcej zwojów na tej samej długości, więc pozwala precyzyjniej dociągnąć połączenie. Trzeba jednak uważać: śruba M10x1,25 nie pasuje do nakrętki M10 z gwintem zwykłym 1,5 mm, mimo że średnica nominalna jest taka sama.
Jak dobrać nakrętkę i podkładkę do rozmiaru śruby?
Najprościej: nakrętka musi mieć ten sam rozmiar M i ten sam skok gwintu co śruba. Do śruby M8 dobierasz więc nakrętkę M8, ale przy gwincie drobnozwojnym trzeba sprawdzić także skok, np. 1,0 zamiast typowego 1,25.
Podkładkę dobiera się do średnicy śruby, ale patrzy się też na otwór i miejsce pracy połączenia. W praktyce warto trzymać się trzech szybkich zasad:
- do śruby M6 wybierz nakrętkę M6 i podkładkę pod M6, czyli z otworem nieco większym niż 6 mm;
- gdy połączenie ma przenosić większe obciążenie, stosuj podkładkę powiększoną, która lepiej rozkłada nacisk na materiał;
- do pracy z drganiami rozważ nakrętkę samohamowną lub podkładkę sprężystą, jeśli producent połączenia na to pozwala.
W rozmiarach od M3 do M24 różnice wydają się małe, ale źle dobrana nakrętka szybko zdradzi błąd. Jeśli wkręca się z oporem po 1–2 obrotach, nie dociskaj jej na siłę. Najczęściej oznacza to inny skok gwintu albo uszkodzone zwoje.
Podkładka nie powinna być traktowana jak dodatek „na wszelki wypadek”. Przy miękkim materiale, na przykład aluminium lub drewnie, pomaga uniknąć wgniatania. Przy stali często wystarczy standardowa, o ile średnica i klasa śruby są dobrane do obciążenia.
Najczęstsze błędy przy doborze śrub metrycznych
Najczęstszy błąd jest prosty: dobór „na oko”. Śruba M6 wygląda solidnie, ale w praktyce może być za słaba albo zbyt duża dla danego otworu. W zakresie M3–M24 nawet kilka milimetrów różnicy zmienia sposób pracy połączenia.
Wiele pomyłek wynika z mylenia średnicy nominalnej z rzeczywistym wymiarem otworu. Jeśli ktoś mierzy zużytą śrubę suwmiarką i widzi nieco mniej niż 8 mm, może uznać, że to nie jest M8. Tymczasem gwint ma swoje tolerancje (dopuszczalne odchyłki wymiaru), a pomiar po wierzchołkach zwojów rzadko daje idealną wartość z tabeli.
Drugim problemem jest ignorowanie klasy wytrzymałości. Dwie śruby M10 mogą wyglądać podobnie, ale oznaczenie 8.8 będzie oznaczało inną nośność niż 4.8. Przy mocowaniu półki to zwykle nie ma dużego znaczenia, lecz przy uchwycie silnika, ramie lub elemencie narażonym na drgania różnica robi się bardzo ważna.
Często zapomina się też o długości czynnej gwintu i o materiale, w który śruba wchodzi. W cienkiej blasze zbyt długa śruba może wystawać i przeszkadzać, a w aluminium zbyt krótki gwint szybciej się wyrwie. Dobrą praktyką jest sprawdzenie połączenia przed montażem „na gotowo”, szczególnie przy rozmiarach od M3 do M8, gdzie margines błędu jest mały.
Kiedy wybrać większy lub mniejszy rozmiar śruby?
Najprościej: większą śrubę wybierz wtedy, gdy połączenie ma przenosić większe obciążenie, a mniejszą wtedy, gdy liczy się lekkość, mało miejsca albo delikatny materiał. W praktyce przejście z M6 na M8 może znacząco zwiększyć nośność, ale wymaga też większego otworu i grubszych elementów. Zbyt duża śruba w cienkiej blasze nie zawsze będzie mocniejsza.
Jeśli masz wątpliwość między dwoma rozmiarami, nie wybieraj „na oko” większej śruby — sprawdź, czy materiał wokół otworu ma dość miejsca i grubości, aby naprawdę przenieść siły.
Mniejszy rozmiar, na przykład M3–M5, dobrze sprawdza się w obudowach, elektronice i lekkich uchwytach. Przy konstrukcjach stalowych, wspornikach czy mocowaniu maszyn częściej sięga się po M10–M16, bo ważniejsza jest sztywność i zapas bezpieczeństwa niż oszczędność miejsca.
